1.閾值化分割原理

通過對圖像的灰度直方圖進行數學統計，選擇一個或多個閾值將像素劃分為若干類。一般情況下，當圖像由灰度值相差較大的目標和背景組成時，如果目標區域內部像素灰度分布均勻一致，背景區域像素在另一個灰度級上也分布均勻，這時圖像的灰度直方圖會呈現出雙峰特性。

在這種情況下，選取位于這兩個峰值中間的谷底對應的灰度值T作為灰度閾值，將圖像中各個像素的灰度值與這個閾值進行比較，根據比較的結果將圖像中的像素劃分到兩個類中。像素灰度值大于閾值T的像素點歸為一類，其余像素點歸為另一類。經閾值化處理后的圖像g(x,y)定義為：

其中f(x,y)為原圖像，T為灰度閾值，g(x,y)為分割后產生的二值圖像。

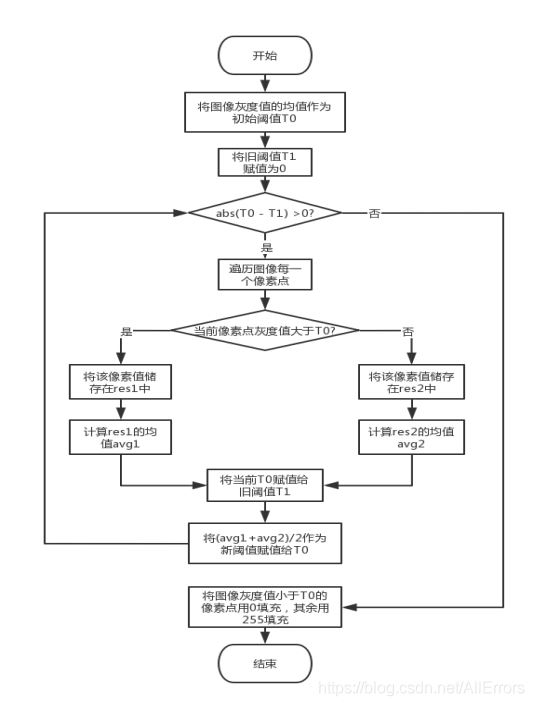

2.算法流程圖

3.代碼實現

from PIL import Imageimport matplotlib.pyplot as pltimport numpy as np#讀入圖片并轉化為矩陣img = plt.imread(’2.jpg’)im = np.array(img)# 矩陣大小l = len(im)w = len(im[0])#求初始閾值zmin = np.min(im)zmax = np.max(im)t0 = int((zmin+zmax)/2)#初始化相關變量初始化t1=0res1=0res2=0s1=0s2=0#迭代法計算最佳閾值while abs(t0-t1)>0: for i in range(0,l-1): for j in range(0,w-1): if im[i,j]<t0: res1=res1+im[i,j] s1=s1+1 elif im[i,j]>t0: res2=res2+im[i,j] s2=s2+1 avg1=res1/s1 avg2=res2/s2 res1 = 0 res2 = 0 s1 = 0 s2 = 0 t1 = t0 #舊閾值儲存在t1中 t0=int((avg1+avg2)/2) #計算新閾值#閾值化分割#像素點灰度值小于最佳閾值t0用0填充，其余用255填充im = np.where(im[...,:] < t0, 0, 255)#繪制原圖窗口plt.figure()plt.imshow(img , cmap=’gray’)plt.title(’original’)#繪制原圖直方圖并顯示最佳閾值plt.figure()plt.hist(img.ravel(),256)plt.title(’hist’)plt.axvline(t0) #繪制最佳閾值分割線plt.text(25, 6100, 'Best Threshold:{}'.format(t0), size = 15, alpha = 0.8)#繪制閾值化分割后圖像plt.figure()plt.imshow(Image.fromarray(im) , cmap=’gray’)plt.title(’new’)#繪制閾值化分割后圖像的直方圖plt.figure()plt.hist(im.ravel(),256)plt.title(’hist’)plt.show()

4.閾值化分割結果

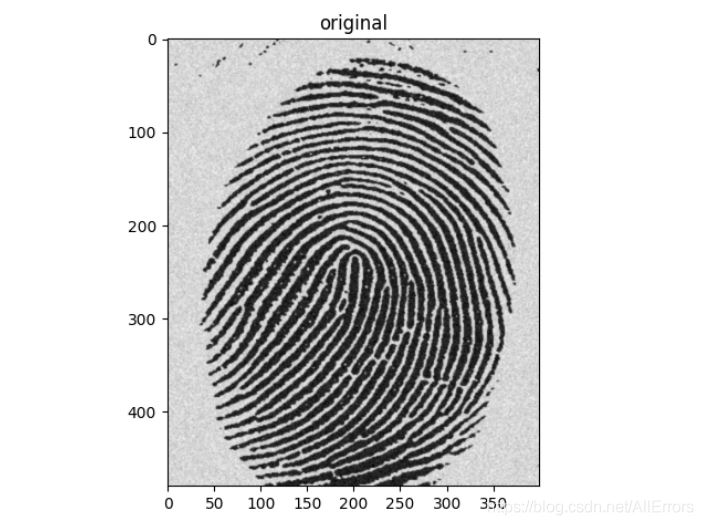

原始圖像

原始圖像直方圖

閾值化分割后圖像

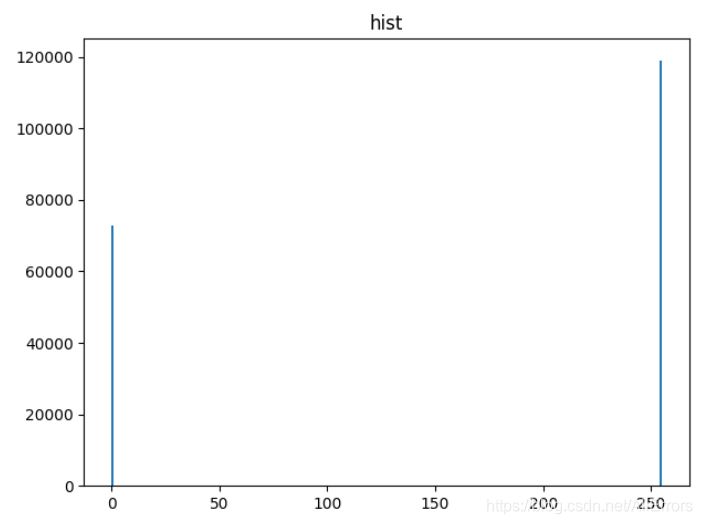

閾值化分割后圖像直方圖
