前言

項目里面用的svg圖片比較復雜，還要對里面的元素賦值等等的。在HTML里面有試著用過svg，在vue里面還是第一次嘗試。百度了很多要配置webpack.base.conf.js,還要封裝組件什么的，但是沒有用，那些方法應該是對icon的svg或者簡單的svg圖片有用吧。后面改變思路，想著能不能組件的形式引入svg文件。靜態界面下看看能不能實現，然后在做動態賦值。折騰了一天，還是弄出來了。真不容易，看來svg這一塊還是要好好學學的。話不多說，直接放代碼吧！

第一步：

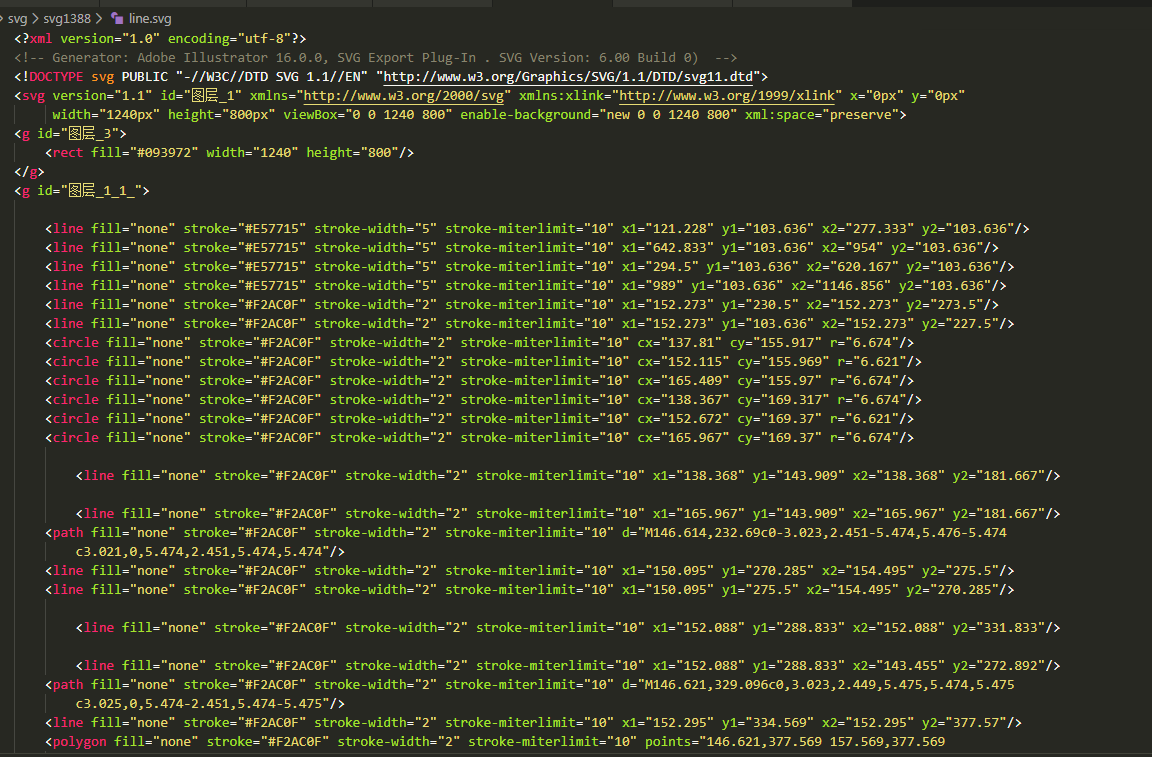

1、先看看我們要用的svg的文件代碼，原先我是整個文件這樣子引入到vue里面，但是圖片不顯示出來。后面一步一步的檢查測試后才發現不能寫有下面的這個聲明。

<?xml version='1.0' encoding='utf-8'?>這個是xml文件聲明的，vue里面不能這樣用，至于解釋和原因，我也不懂，還是要進一步學習研究才知道了。

<?xml version='1.0' encoding='utf-8'?><!-- Generator: Adobe Illustrator 16.0.0, SVG Export Plug-In . SVG Version: 6.00 Build 0) --><!DOCTYPE svg PUBLIC '-//W3C//DTD SVG 1.1//EN' 'http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd'>

第二步：

東扯西扯的一堆，接下來我們看看vue里面的直接用法吧。 因?yàn)橐玫膕vg文件有好幾個，但是賦值什么的方法應該是一樣的，所以我就把js文件單獨抽出來了。順便補補svg一些元素屬性的含義。

插播：更為簡單粗暴的方式就是直接用img引進去(但是這種的話，沒有辦法給svg里面的元素賦值，只能是把svg圖片放出來展示。可能也行，只是還我不知道怎么弄)

<img src='http://www.leifengta.com.cn/bcjs/line.svg' alt=''>

坐標系和 viewBox

<svg> 元素的 viewBox 屬性非常重要，因?yàn)樗x了 SVG 的用戶坐標系。簡而言之，viewBox定義了用戶空間的位置和維度以便于繪制 SVG。（可以指定 SVG 圖像的可見區域（viewPort））viewBox 由四個數字組成，順序需要保持一致 —— min-x,min-y,width,height

第三步：

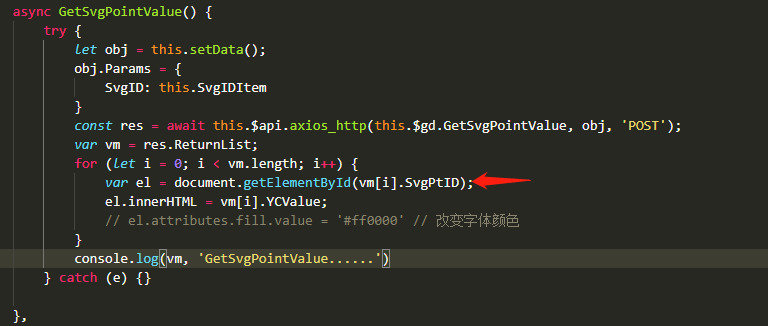

就是往svg里面賦值了，在單獨抽出來的js文件里面完成這些工作。簡單的就是jQuery的方法了，獲取元素id，然后賦值。

var el = document.getElementById(’A1’); el.innerHTML = ’1024K’; //賦值 el.attributes.fill.value = ’#FF0000’; //改變svg里面的id為A1的元素的填充顏色（背景顏色）

注意：這個id賦值，你要確保你前臺的svg文件里面的text的id跟你后臺是一樣的。（我們項目的svg文件是標好了id的，然后后臺想要設置這個值的話，要根據svg里面的id來設置。）

補充：后臺返回svg里面的代碼的話

<template> <div class='bodydv'> <div style='width:100%;padding:0px;margin:0px; height: 880px; '> <svg version='1.1' xmlns='http://www.w3.org/2000/svg' xmlns:xlink='http://www.w3.org/1999/xlink' stroke- stroke='#000000' style='width:100%'> </svg> </div> </div></template> <script> var strJson = unescape(this.scene.SceneTemp); //對escape() 編碼的字符串進行解碼。var svg = document.getElementById(’svgInfo’); //svg的idsvg.innerHTML = strJson; // svg里面的元素var child; for (var i = 0; i < svg.childNodes.length; i++) {//循壞svg里面的元素 child = svg.childNodes[i]; if (child.tagName == ’text’ && child.id != null && child.id.length > 0) { // 判斷是不是text元素，是的話，就進行賦值 } }</script>

*** 這里要注意的是，你界面上的元素格式要如下圖

<svg version='1.1' xmlns='http://www.w3.org/2000/svg' xmlns:xlink='http://www.w3.org/1999/xlink' stroke- stroke='#000000' style='width:100%'> <text transform='matrix(1 0 0 1 1110.543 530.8516)' fill='#F7F7F7' font-family='’MicrosoftYaHei’' font-size='14'>1.00</text> <text transform='matrix(1 0 0 1 1111.0996 556.5186)' fill='#F7F7F7' font-family='’MicrosoftYaHei’' font-size='14'>1.00</text> <text transform='matrix(1 0 0 1 1111.0996 582.1846)' fill='#F7F7F7' font-family='’MicrosoftYaHei’' font-size='14'>1.00</text> <text transform='matrix(1 0 0 1 1111.0996 607.8516)' fill='#F7F7F7' font-family='’MicrosoftYaHei’' font-size='14'>1.00</text> </svg> //如果svg里面，用 <g>，那么那個判斷child.tagName == ’text’ && child.id != null，不執行！ <g> <line ></line> <rect x='121.228' y='65.5' fill='#0A750C' /> <text fill='#F7F7F7' font-family='’MicrosoftYaHei’' font-size='14'>11.00</text> </g> ```

總結
