看代碼的遇見子類或者接口的實現時，如果有個類圖工具就能讓我們層次和關系一目了然，如果您的IDE是IntelliJ IDEA，推薦使用其自帶的類圖功能；

工具版本

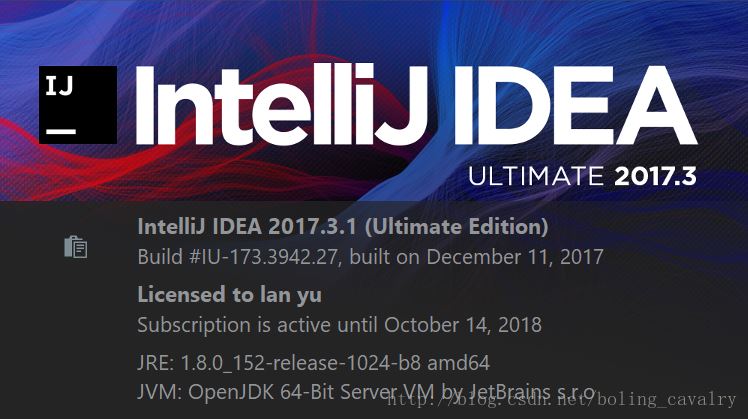

社區版不帶類圖功能，所以請使用完整版，以下是我用的版本信息：

使用類圖功能

以Spring源碼的工程為例，假設我已經打開了ApplicationContext.java，在這個類的大括號內的區域點擊右鍵，選擇Diagrams -> Show Diagram，即可打開類圖，如下圖紅框所示：

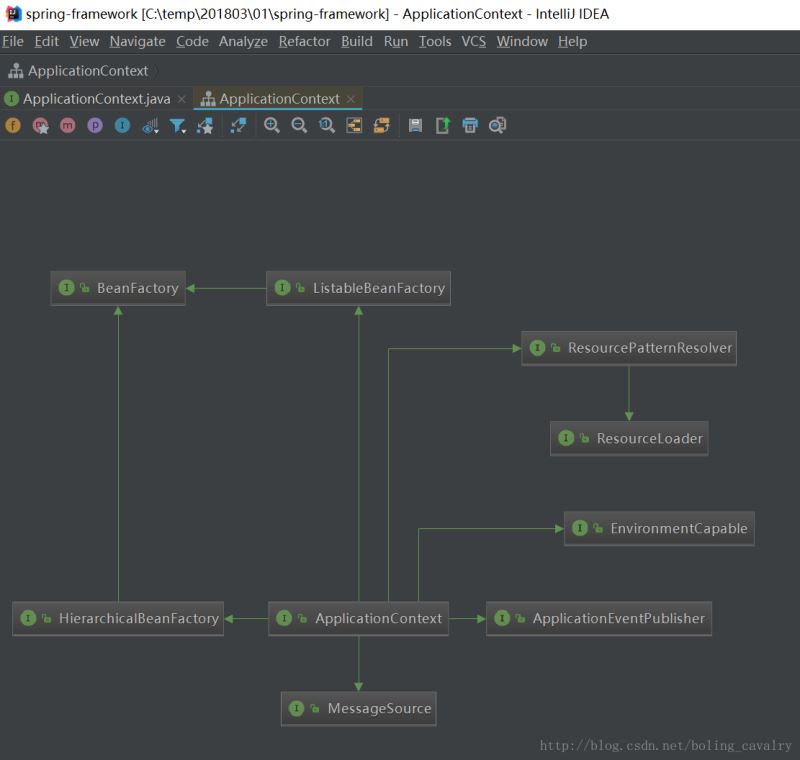

打開的效果如下圖所示：

ApplicationContext.java的繼承關系一目了然；

調整布局

在類圖上點擊右鍵，選擇'Layout'，在子菜單中可以調整排列效果，如下圖：

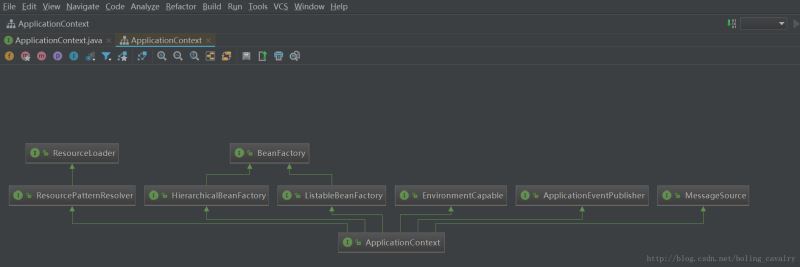

您可以選擇一種適合自己的排列布局，例如“Orthogonal Layout”的效果如下圖：

查看更多信息

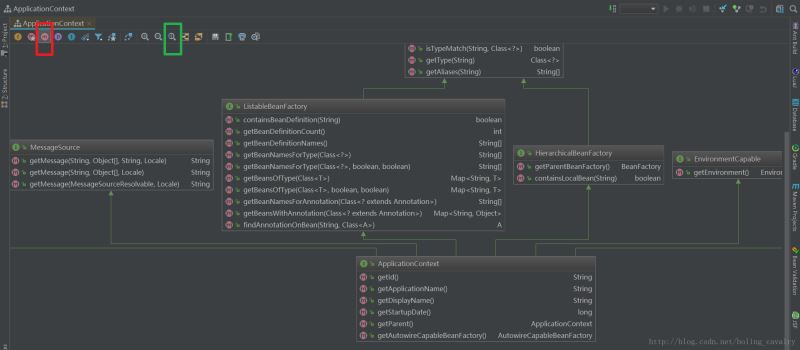

如下圖，點擊紅框中的按鈕，可以看到類或者接口的方法信息，另外綠框中的按鈕也比較實用，當我們對圖像做過方法或者縮小后，可能字體會不清晰，這時點綠框中的按鈕就會回到原始比例，此時字體就清晰了：

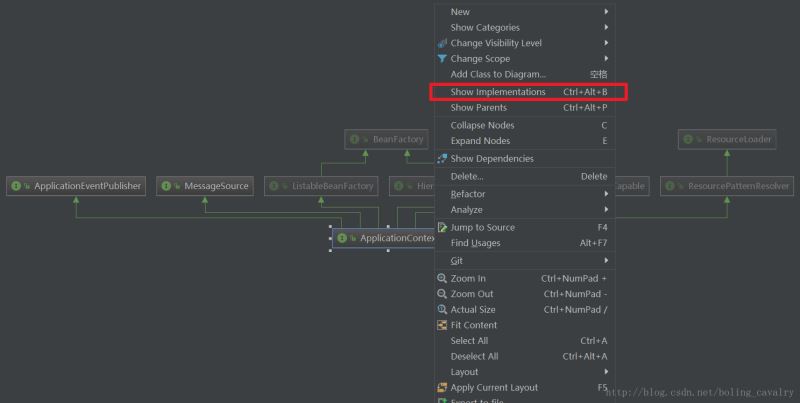

在類上點擊右鍵，選擇“Show Implementations”可以看到此類的實現或繼承，如下圖：

如果想看類圖中某個類的源碼，點擊該類后按下“F4”鍵即可；
