下面給大家分享的是CAD2022圖案填充和填充的區別，希望能幫助到大家！

在 AutoCAD 中，圖案填充是單個復合對象，該對象使用直線、點、形狀、實體填充顏色或漸變填充的圖案覆蓋指定的區域。

啟動 HATCH 命令時，功能區將暫時顯示“圖案填充創建”選項卡。在此選項卡上，您可以從 70 多個行業標準英制和 ISO 的填充圖案以及許多專用選項中進行選擇。

最簡單的步驟是從功能區選擇填充圖案和比例，然后在由對象完全封閉的任意區域內單擊。您需要指定圖案填充的比例因子，以控制其大小和間距。

創建圖案填充后，您可以移動邊界對象以調整圖案填充區域，或者可以刪除一個或多個邊界對象以創建部分邊界的圖案填充：

提示： 如果將填充圖案設置為實體或漸變填充，還要考慮在“圖案填充創建”選項卡上設置透明度級別以達到有趣的重疊效果。

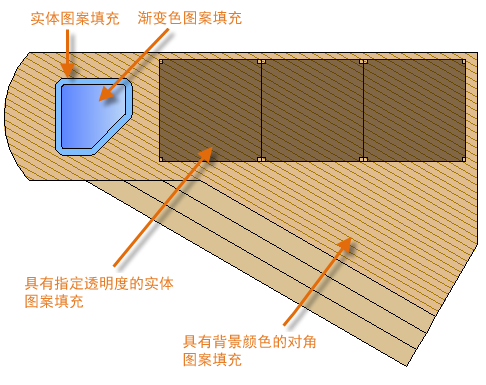

以下是一些如何使用實體填充圖案的樣例：

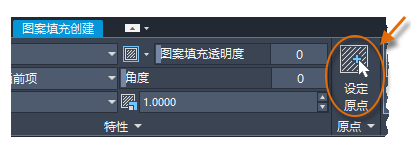

提示： 如果需要在圖案填充中對齊圖案（可能就像上面的甲板一樣），請使用“設定原點”選項來指定對齊點。

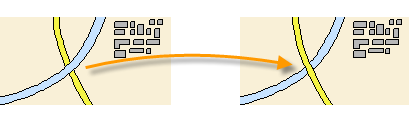

對于重疊圖案填充、填充、寬多段線和文字對象，使用 DRAWORDER 命令可確定對象之間的上下順序。例如，您可能希望黃色的公路穿過藍色的河，而不是相反的情況。

您可以從功能區上的“修改”面板中訪問多個繪圖次序選項。單擊以展開“修改”面板，然后單擊下拉箭頭，如下所示。
