下面給大家介紹的是怎么利用solidworks鏡向?qū)嶓w畫草圖平面圖的方法，具體畫法步驟如下：

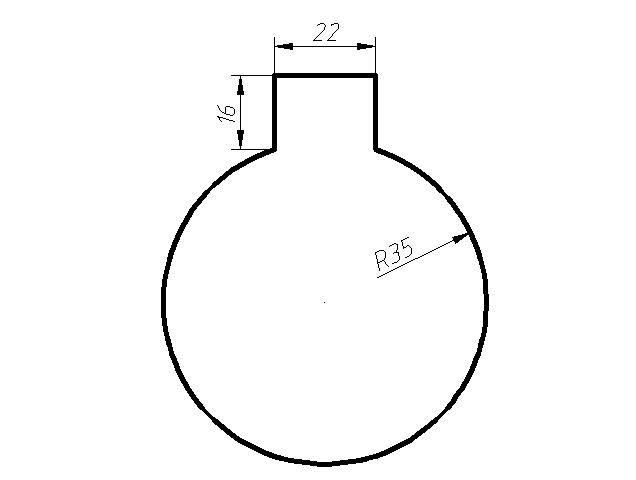

1、效果圖如下：

2、點擊直線工具，繪制一條中心線作為構(gòu)造線出來，如下圖所示：

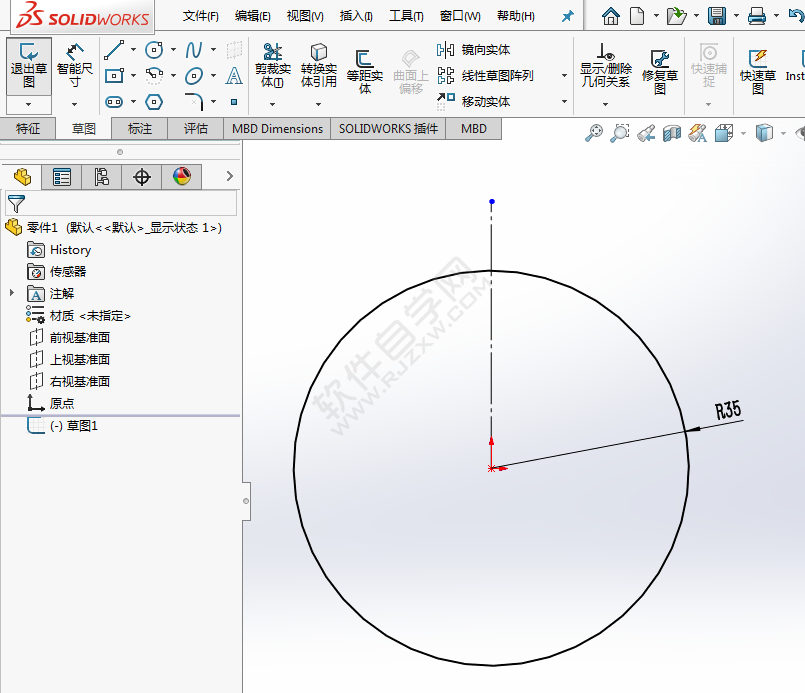

3、點擊圓工具，繪制一個半徑為35mm的圓。效果如下：

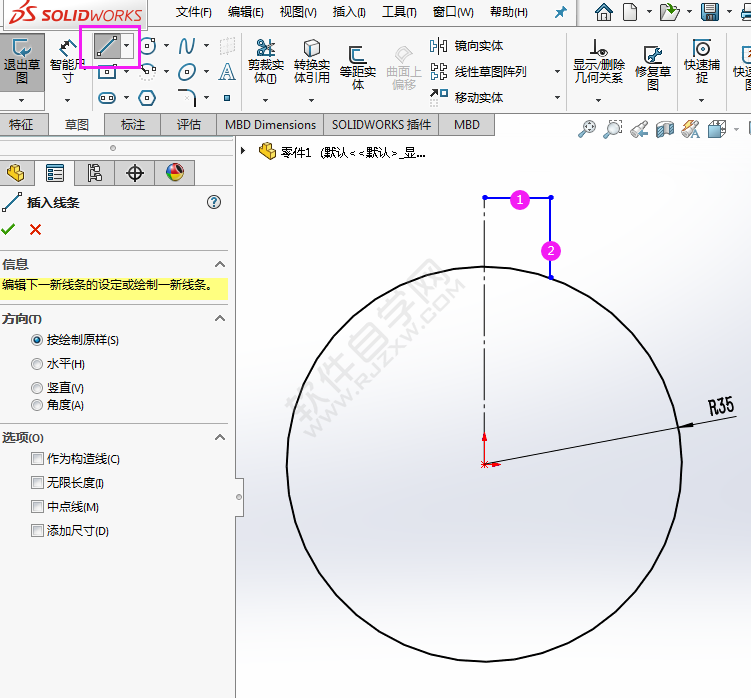

4、再點擊直線工具，繪制下面二條直線出來，效果如下：

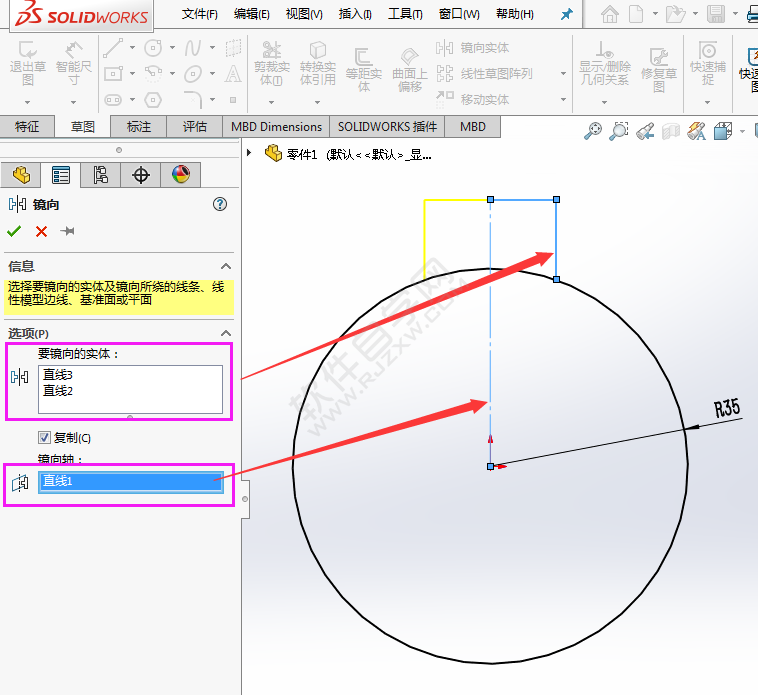

5、點擊鏡向?qū)嶓w，要鏡向的實體選擇兩條直線，鏡向軸選擇中心線。點擊確定。

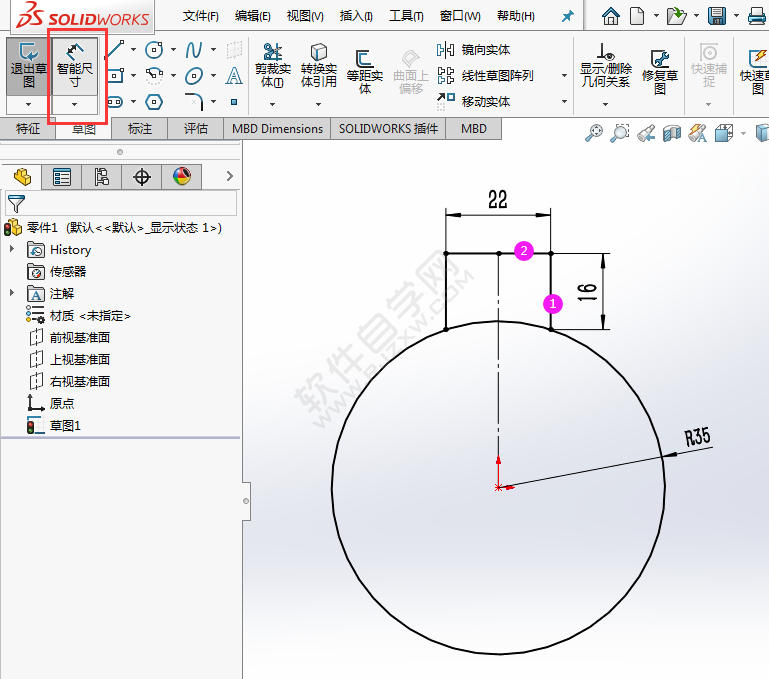

6、繪制好后，點擊智能尺寸，進行標注并修改要的尺寸出來。

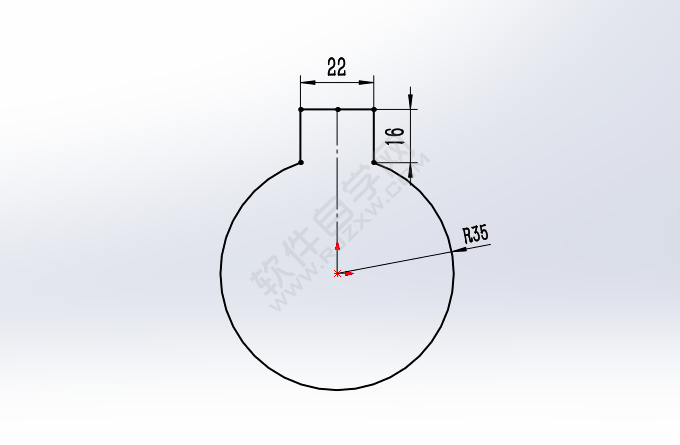

7、然后再使用剪裁實體，剪掉不要的部分，效果如下：

8、這樣就完成了平面草圖的繪制。

以上就是怎么利用solidworks鏡向?qū)嶓w畫草圖平面圖，希望大家喜歡，請繼續(xù)關(guān)注好吧啦網(wǎng)。
