下面給大家介紹的是怎么利用solidworks直槽口與偏移畫圖練習，主要是先畫一個直槽口，再用等距實體偏移，最后用剪裁實體工具修剪即可，具體畫法操作如下：

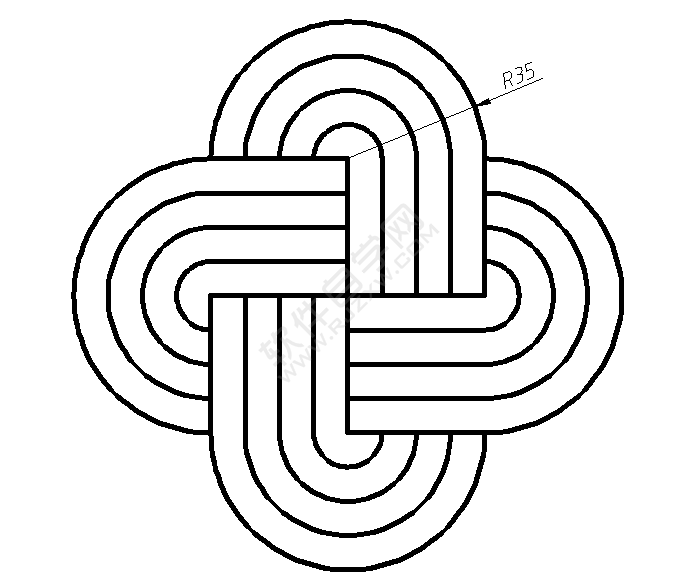

效果圖:

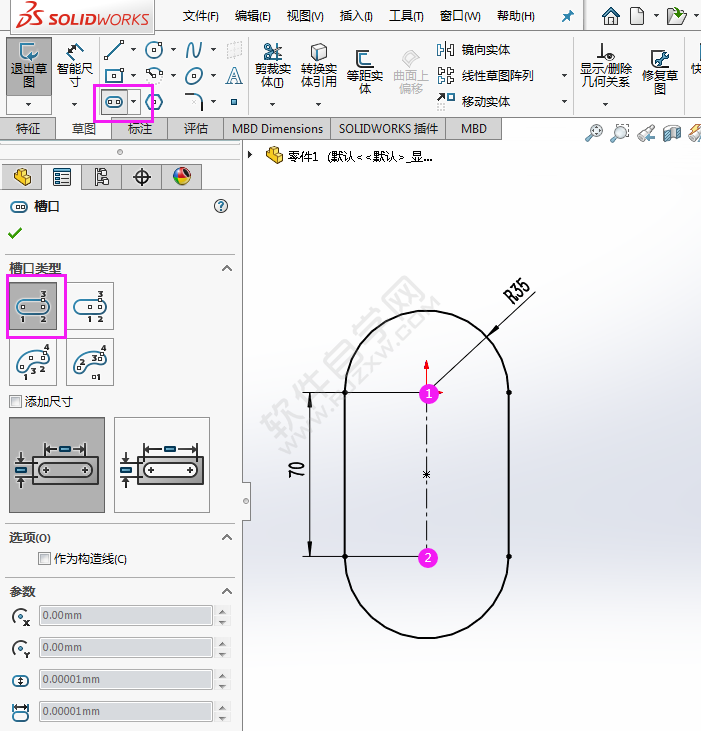

1、打開solidworks軟件，新建零件，點擊繪制草圖，選前視基準面。點擊直槽口，繪制下面的槽口出來，如下圖所示：

2、點擊等距實體，設置偏移距離為8.75mm。然后向內偏移，效果如下圖所示：

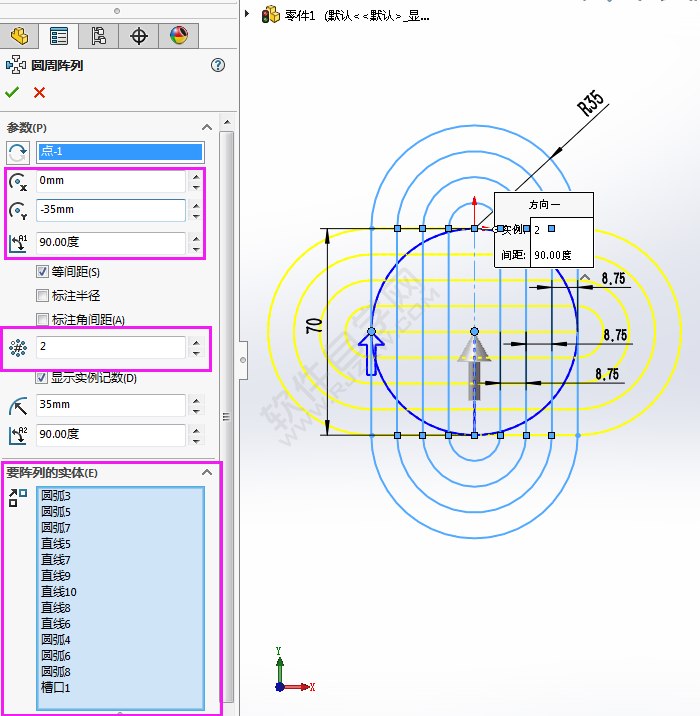

3、使用圓周陣列，選擇所有對象，設置旋轉坐標，數量為2，點擊確定。

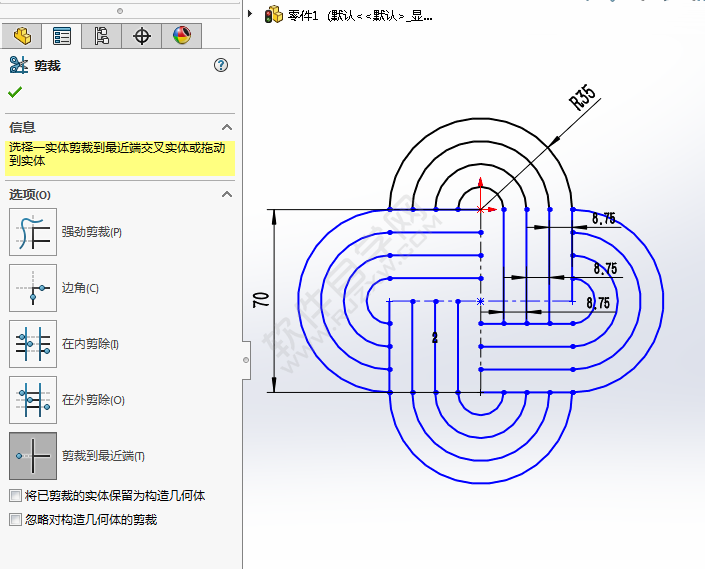

4、然后再使用剪裁工具，修剪照不好的部分。

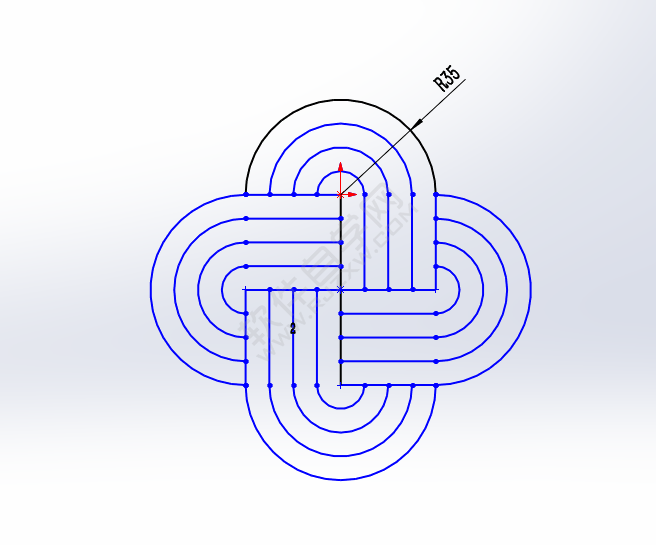

5、這樣就完成了平面圖的繪制。
