下面給大家介紹的是CAD怎么畫直通型或反沖型除污圖例的方法，具體操步驟如下：

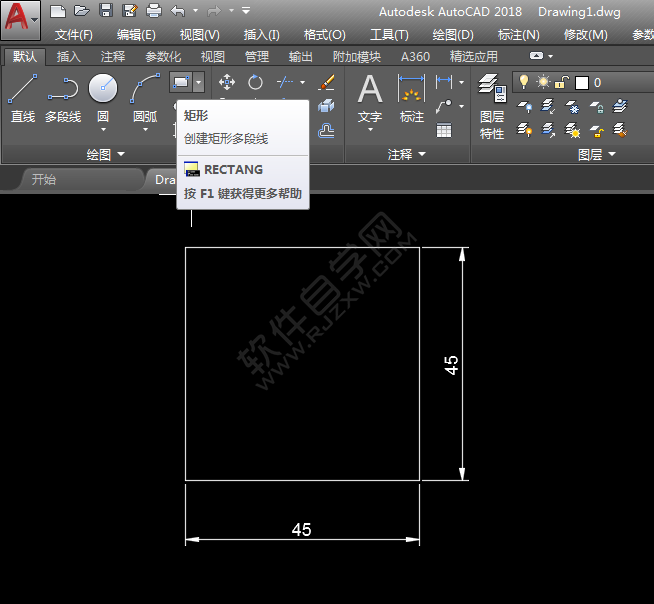

1、打開CAD軟件，使用矩形工具，繪制一個45x45mm矩形出來 ，效果如下：

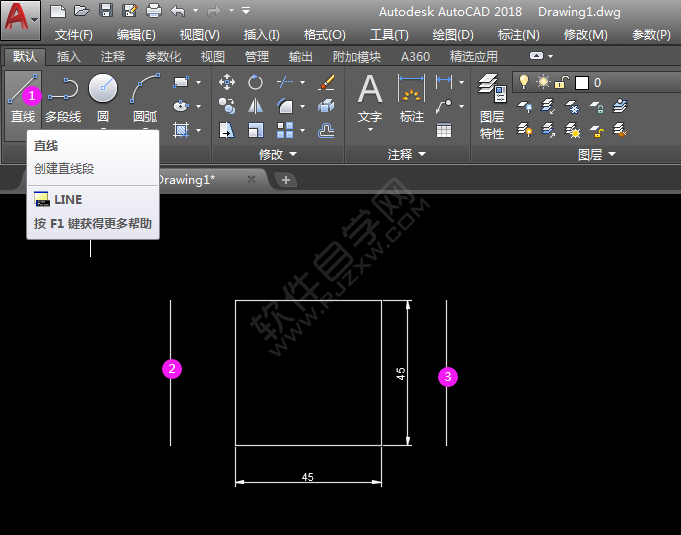

2、然后再繪制二條下線出來，效果如下：

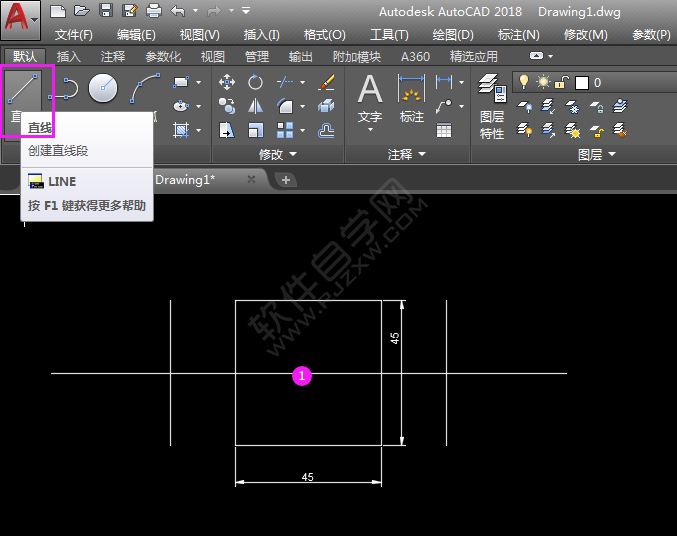

3、在從矩形中心繪制一條長一些的直線，效果如下：

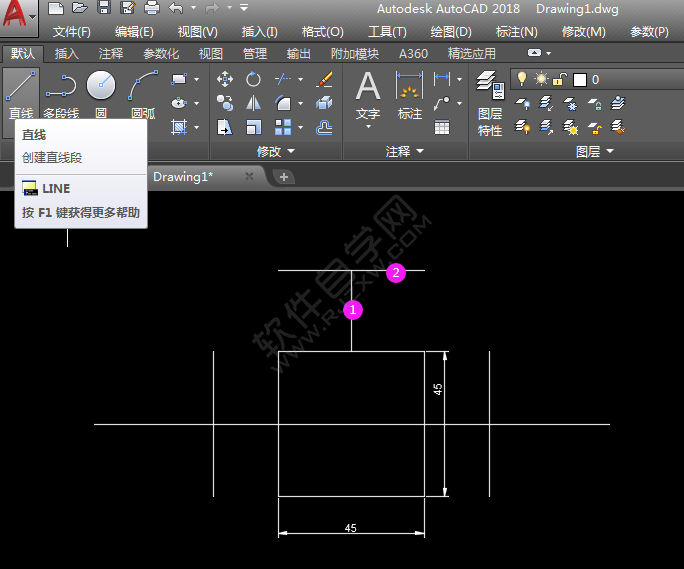

4、同樣的用直線在矩形的上面繪制一條直線出來，效果如下：

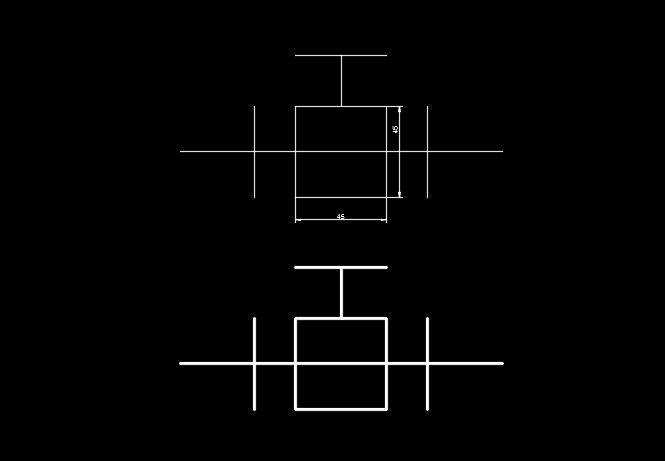

5、然后復制一份，并進行加粗處理，效果如下：
