下面給大家介紹的是solidworks切除多余的實體的方法，具體操作步驟如下：

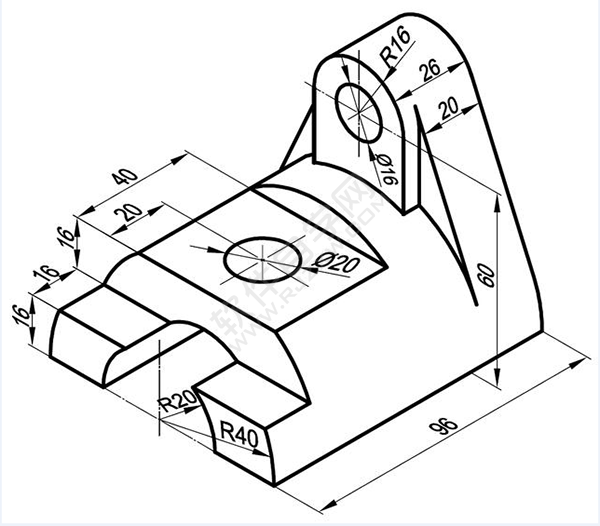

練習圖紙如下：

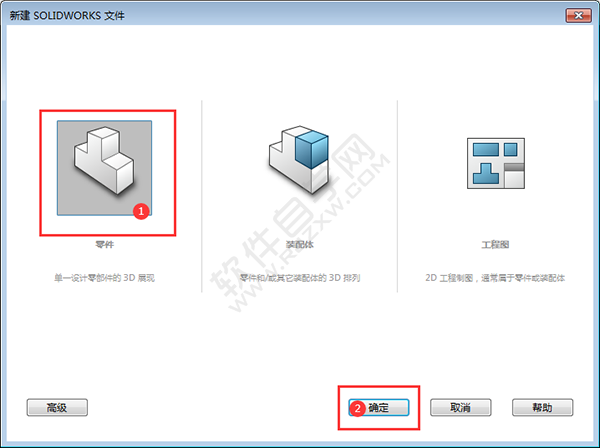

1、點擊新建圖標，點擊零件圖標后，點擊確定。

2、選擇前視基準面，右擊后選草圖繪制圖標，效果如下：

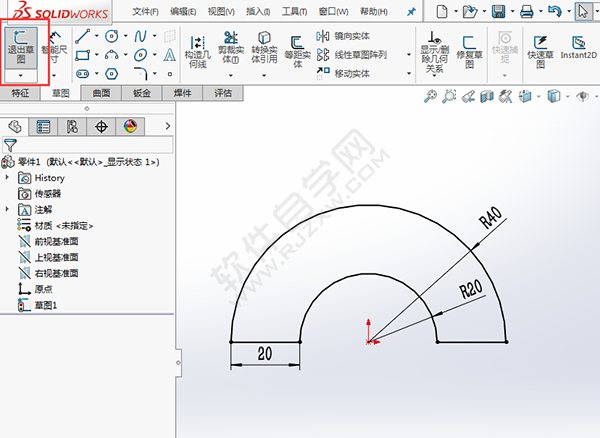

3、繪制兩個圓形，一個R20和一個R40的圓形，平面圖如下：

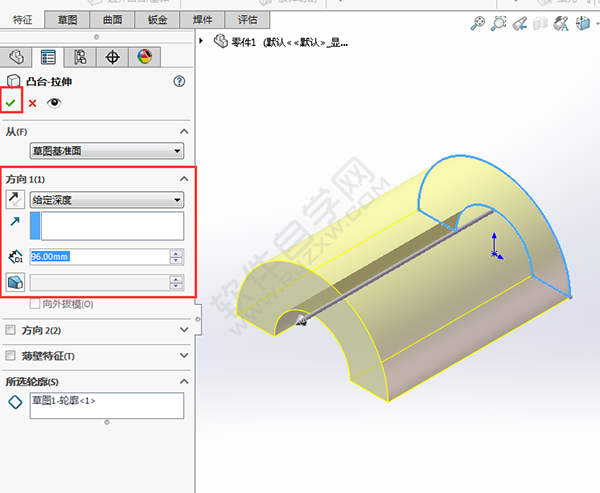

4、退出草圖，設置方向為：給定深度。參數為96mm。點擊確定。

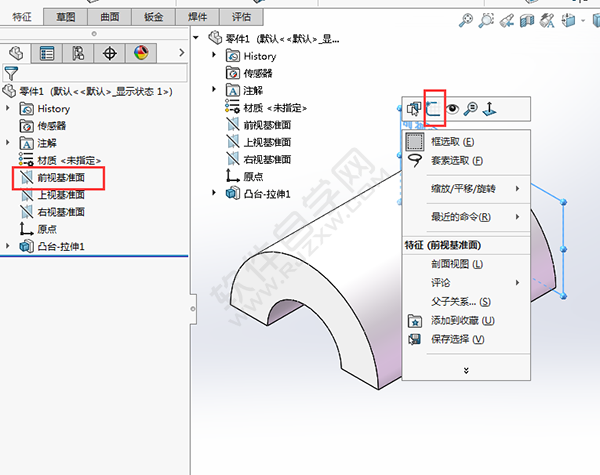

5、再點擊前視基準面，右擊選草圖繪制。

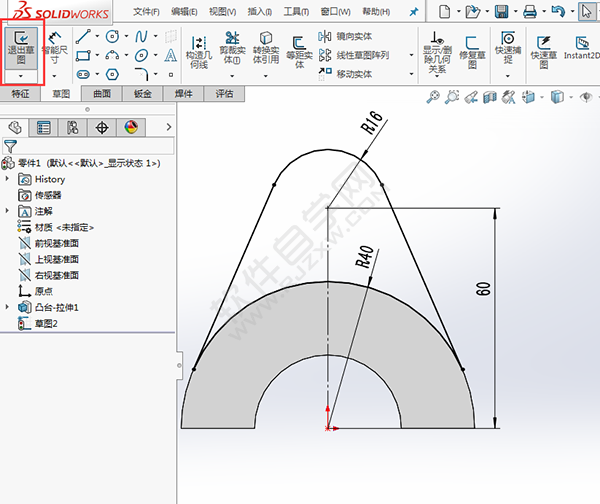

6、然后繪制下面的草圖出來，效果如下：

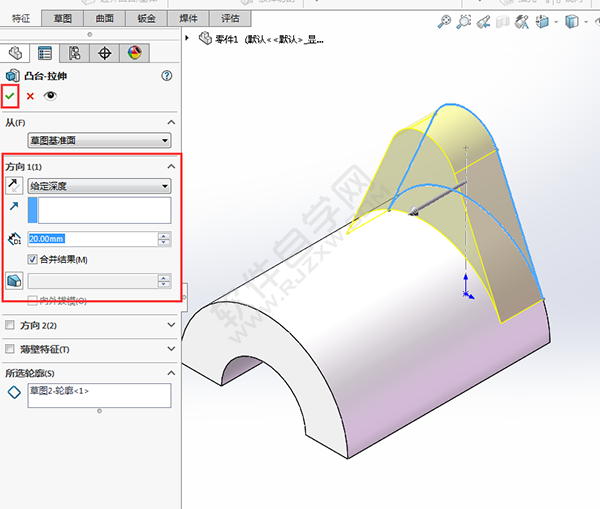

7、然后設置凸臺拉伸設置，方向設置：給定深度，參數為20mm。效果如下：

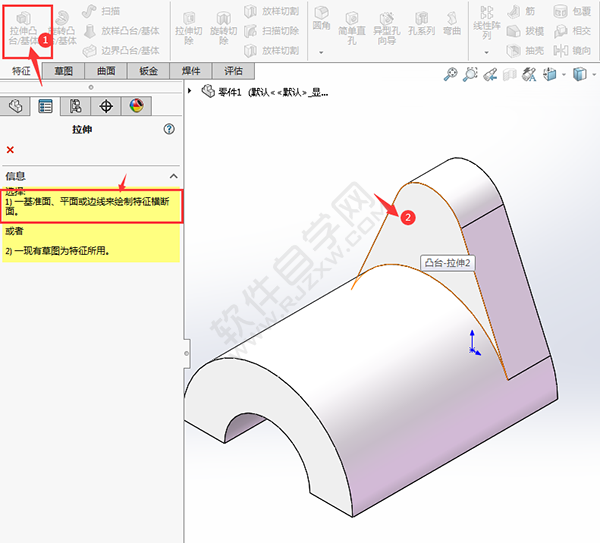

8、點擊拉伸凸臺，選擇實體表面，效果如下：

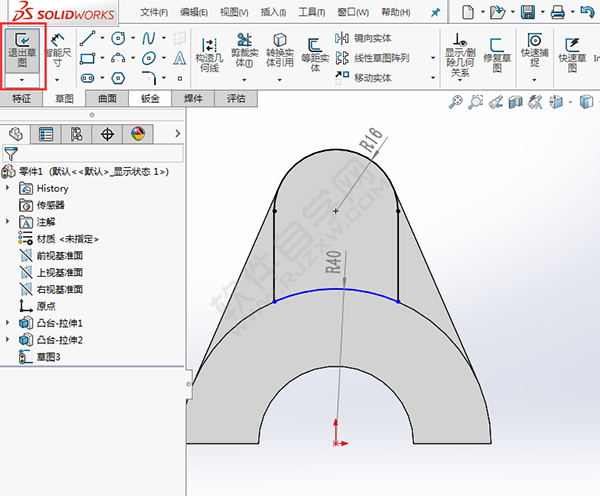

9、繪制下面的草圖出來，效果如下：

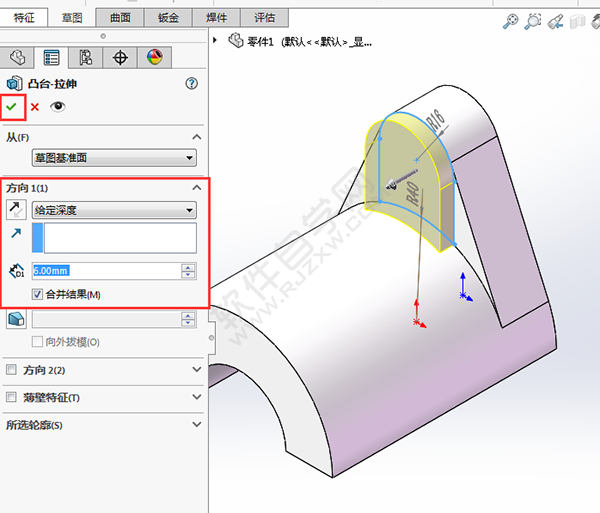

10、退出草圖后，設置凸臺拉伸設置，給定深度為6mm。點擊確定。

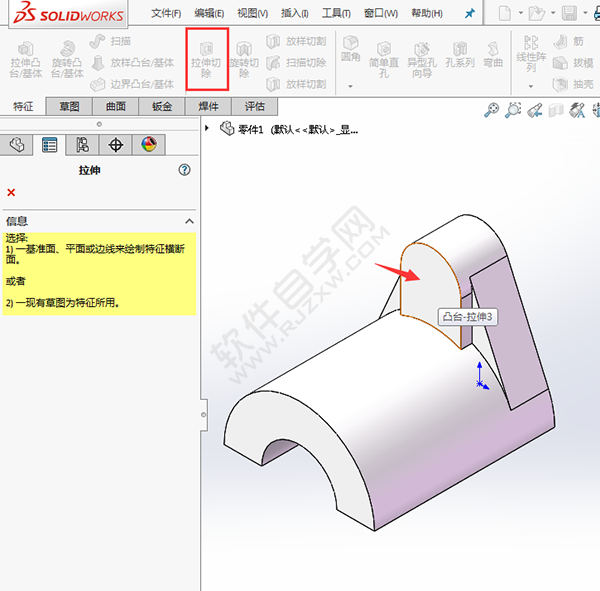

11、點擊拉伸切除，選擇實體表面，效果如下：

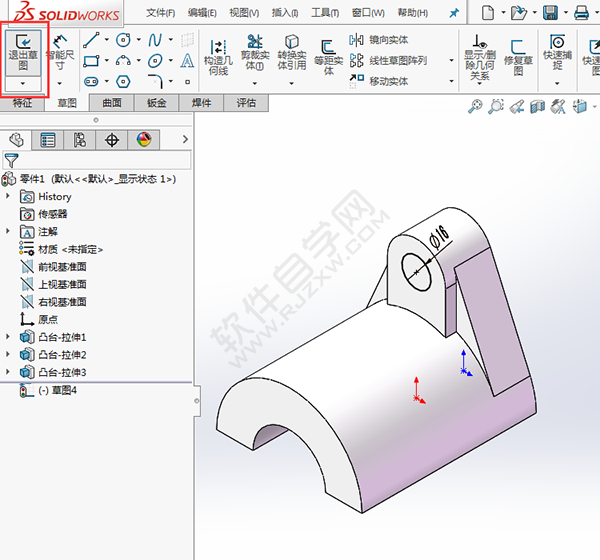

12、捕捉圓心點，繪制一個直徑為16mm的圓出來，點擊退出草圖。

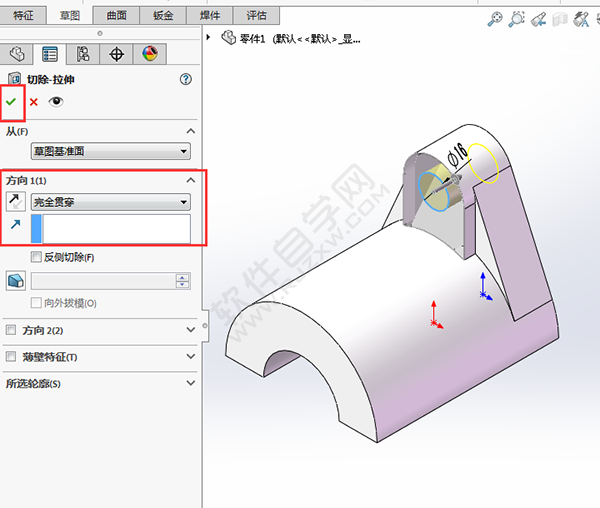

13、設置方向為完全貫穿模式，點擊確定。

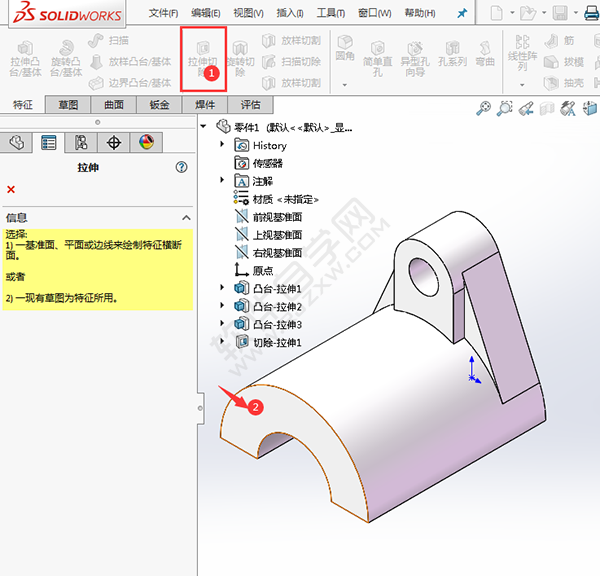

14、點擊拉伸切除，選擇實體前面的表面，效果如下：

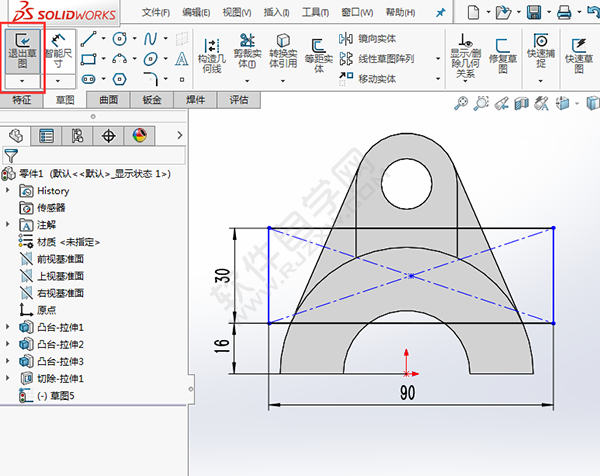

15、繪制一個90x30mm的矩形出來，然后退出草圖。

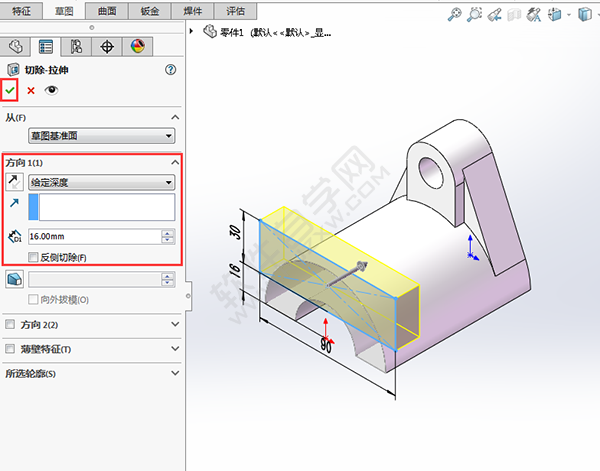

16、設置方向為：給定深度。參數為16mm，點擊確定。

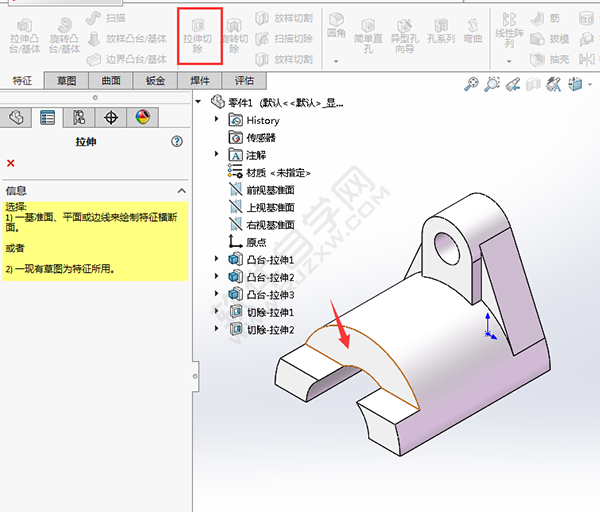

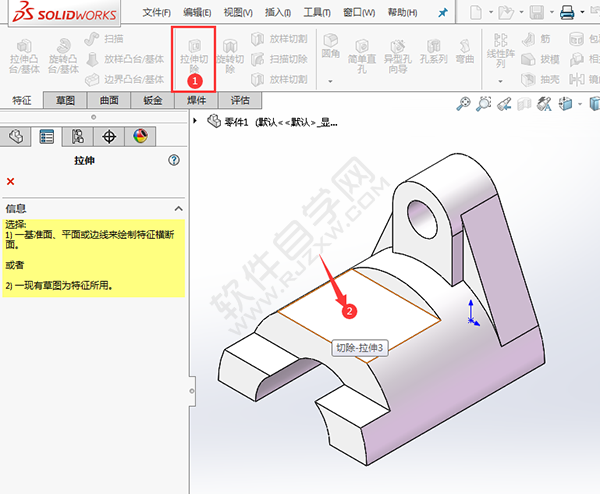

17、同樣的方法，點擊實體面，進入拉伸切除哦！

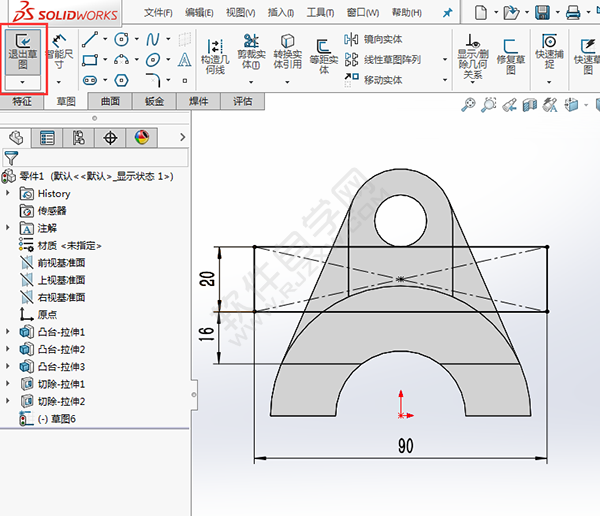

18、同樣繪制矩形出來，90x20mm矩形，效果如下：

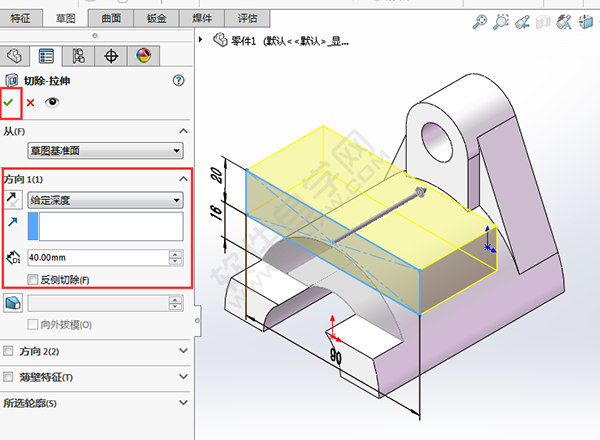

19、設置切除的參數，給定深度為40mm，點擊確定。

20、最后一個切除的方法，選擇拉伸切除，選擇實體表。

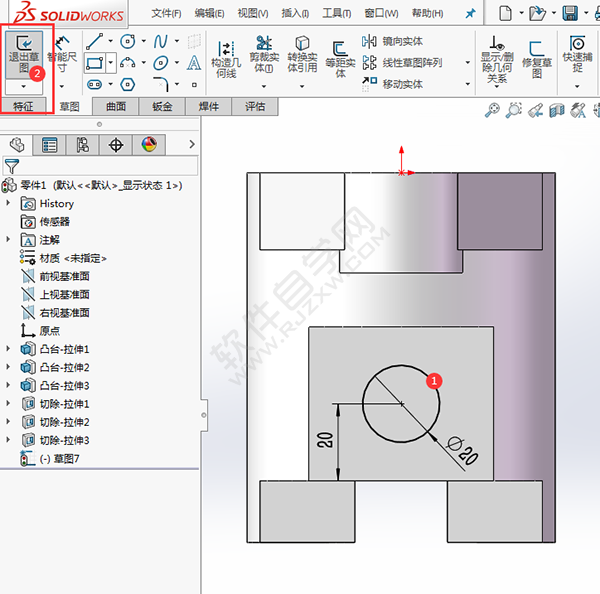

21、然后又繪制一個20mm的直徑圓出來，效果如下：

22、然后設置完全貫穿設置，效果如下：

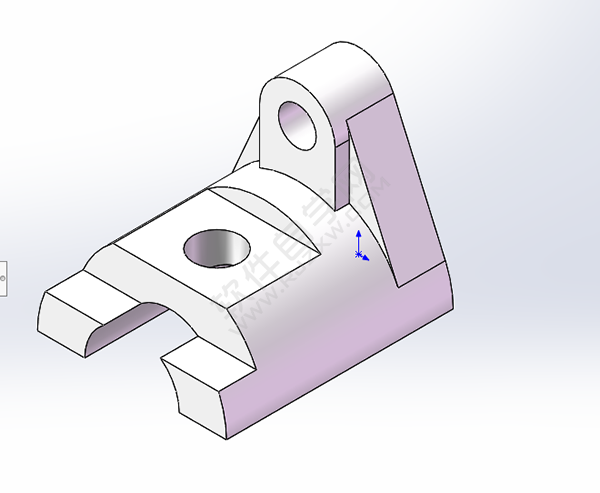

以上的方法就可以繪制下面的零件出來。
