下面給大家介紹的是solidworks對稱拉伸的重要性的方法，具體操作步驟如下：

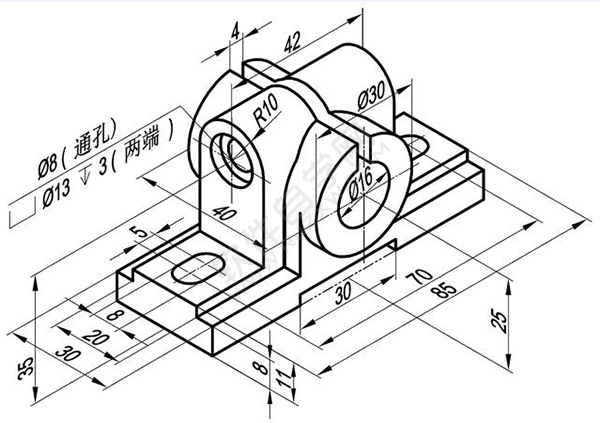

先看看下面練習題的尺寸吧！

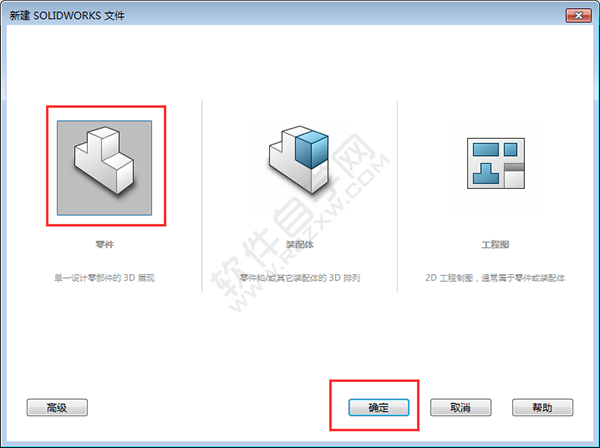

1、打開Solidwrosk軟件，點擊新建圖標，選擇零件，點擊確定。

2、右擊前視基準面，選擇草圖繪制。

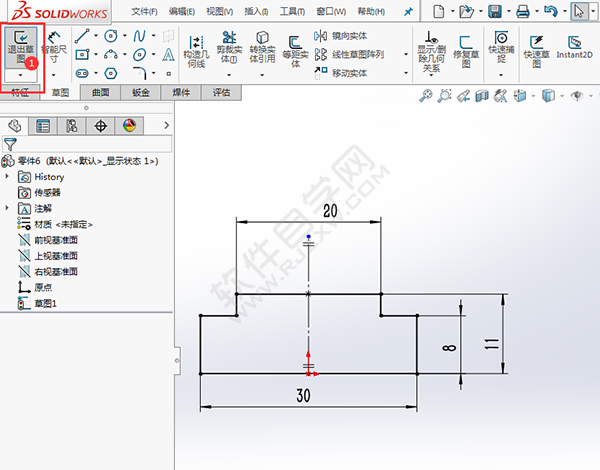

3、使用直線與對稱鏡向繪制下面草圖。

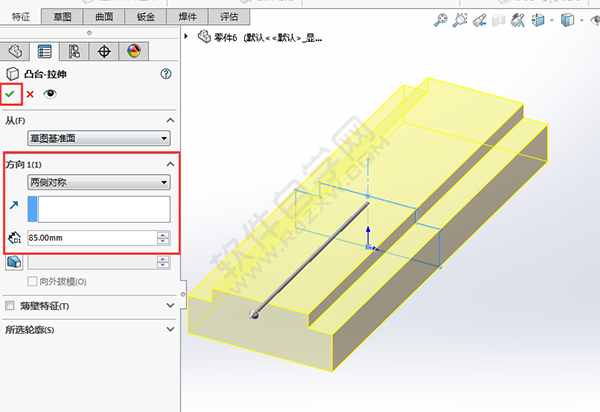

4、退出草圖，點擊拉伸凸臺設置，兩側對稱為85mm，點擊確定。

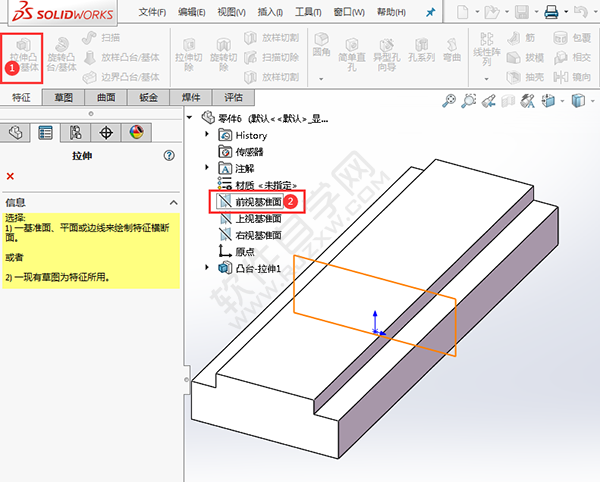

5、點擊拉伸凸臺，選擇前視基準面，效果如下：

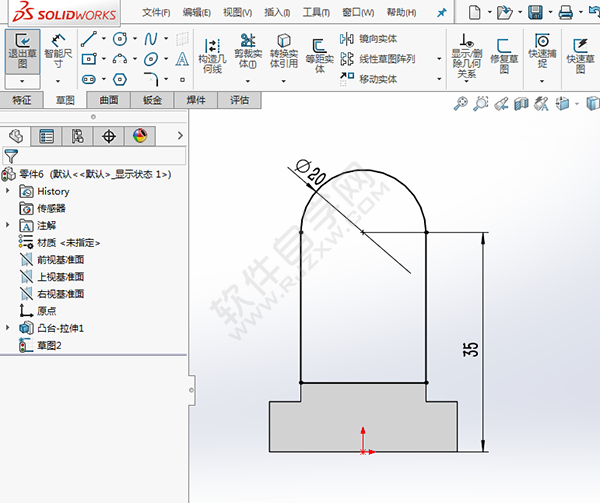

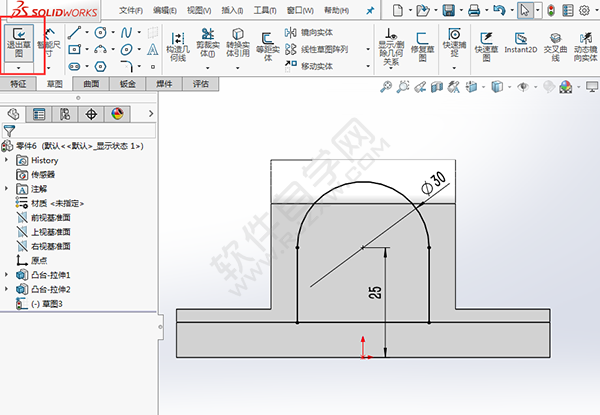

6、使用直線工具與圓工具繪制下面的草圖出來，點擊退出草圖。效果如下：

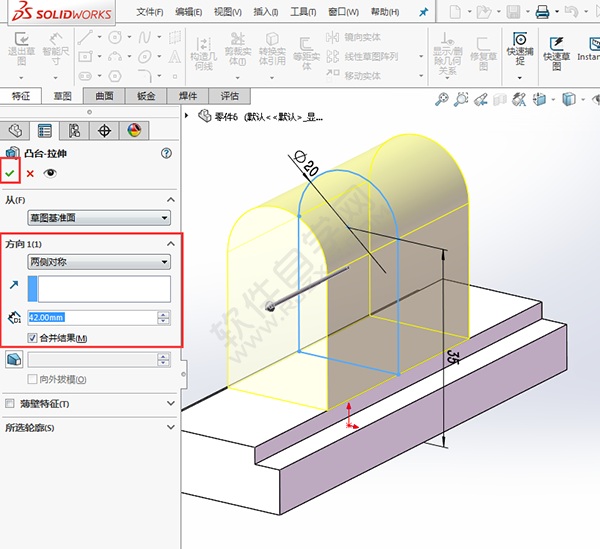

7、然后設置兩側對稱，參數設置42mm，點擊確定。

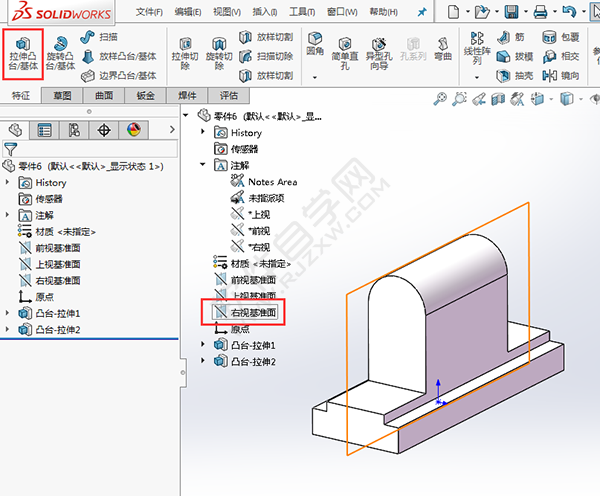

8、點擊拉伸凸臺，選擇右視基準面，效果如下：

9、使用直線工具與圓工具繪制下面的草圖出來，點擊退出草圖。

10、然后設置兩側對稱，參數設置30mm，點擊確定。

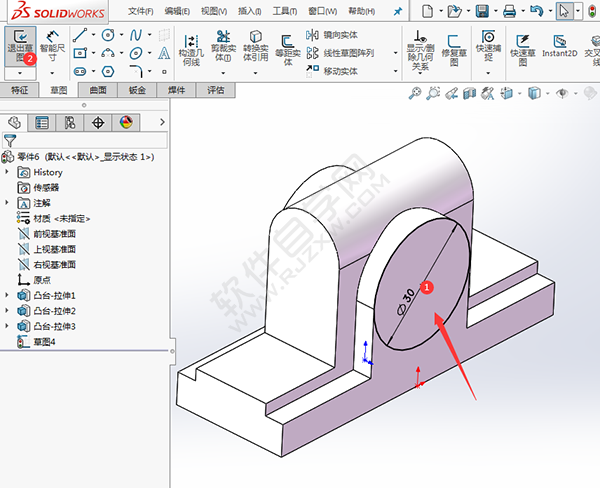

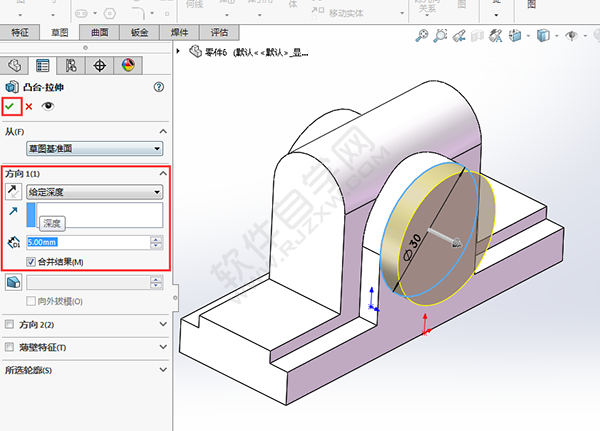

11、點擊拉伸凸臺，選擇實體基準面，繪制一個30的圓，退出草圖。

12、給定深度為5mm，點擊確定。

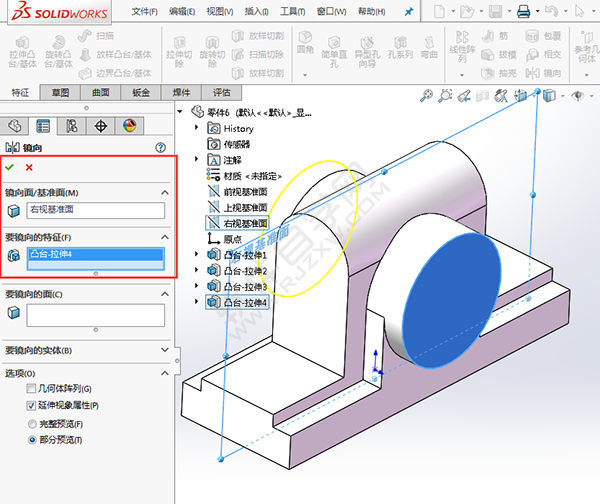

13、鏡向拉伸凸臺-拉伸4，選擇右視基準面。

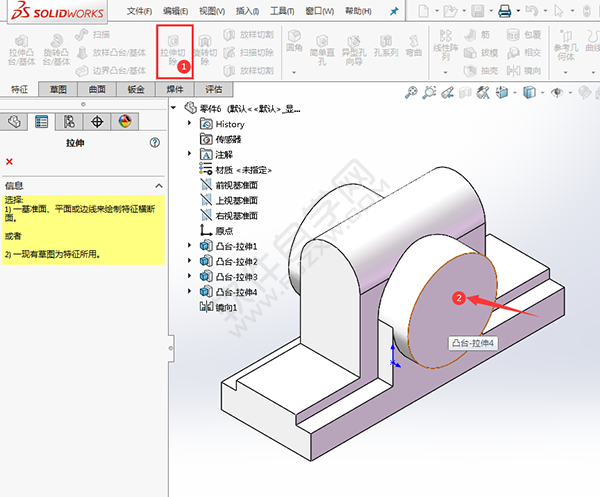

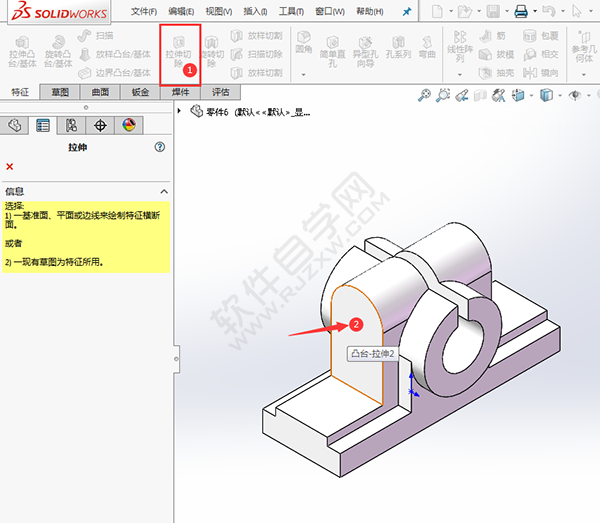

14、選擇拉伸切除，選擇實體面。

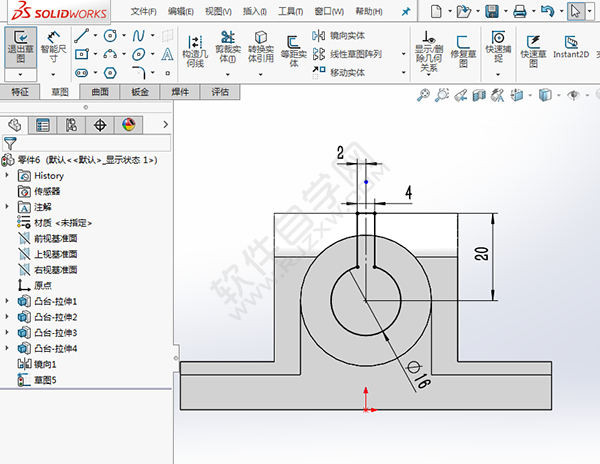

15、繪制下面的草圖出來，效果如下：

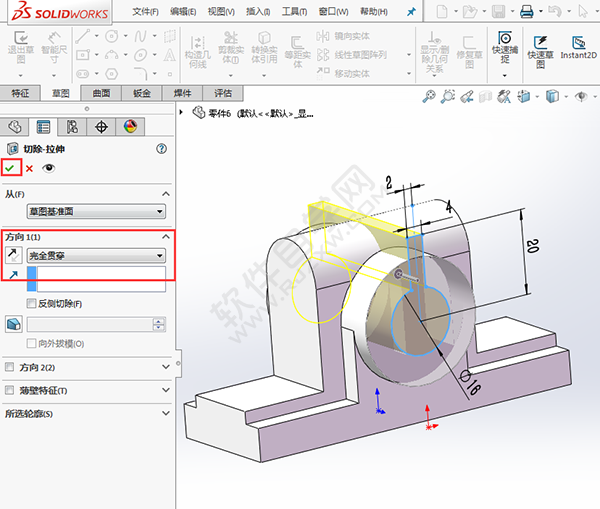

16、設置切除拉伸為：完全貫穿。

17、同樣的方法，點擊拉伸切除，選擇實體面。

18、繪制直徑13的圓，點擊退出草圖。

20、設置切除的深度為3mm，點擊確定。

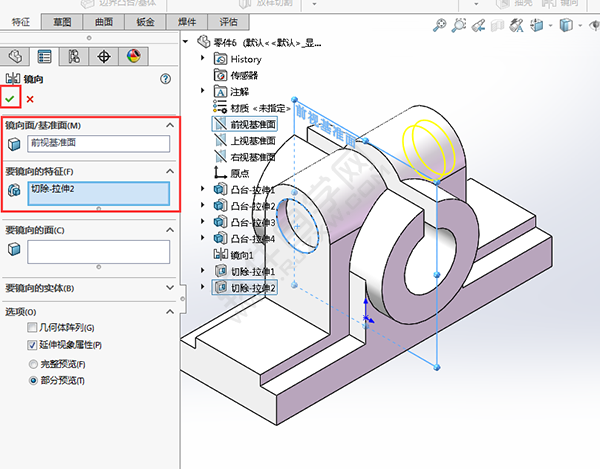

21、然后再把切除3mm的深度，鏡向到另一向。

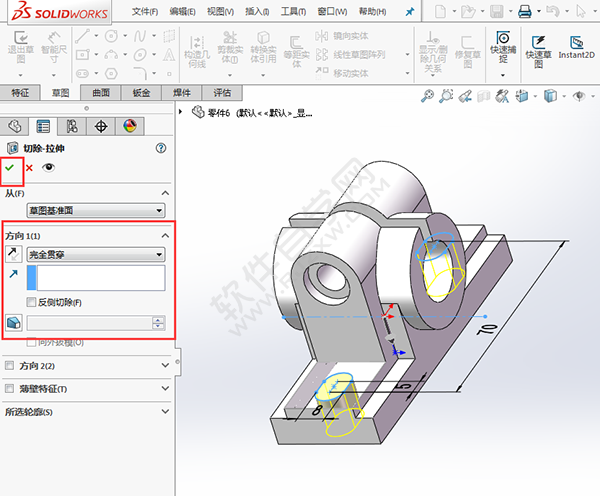

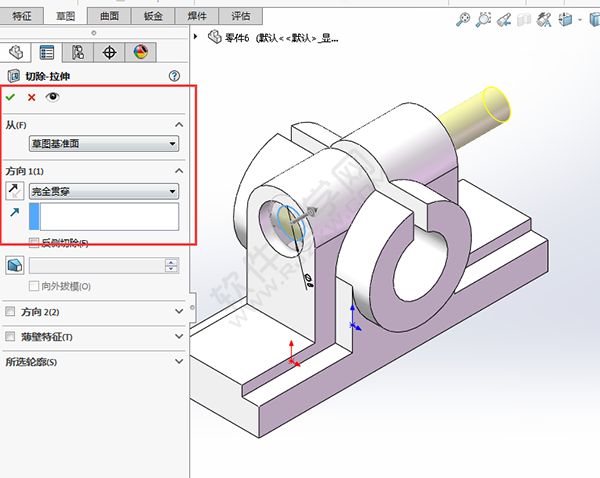

22、同樣的方法，繪制一個直徑8mm圓，切除拉伸設置完全貫穿。

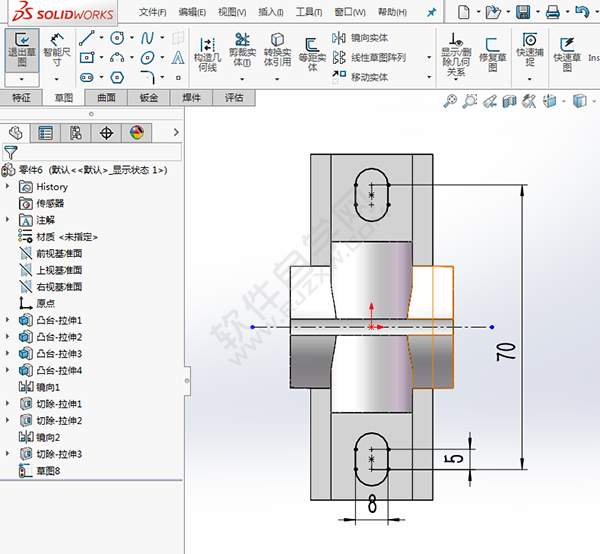

22、然后在上視圖，繪制下面的直槽口，效果如下：

23、然后設置拉伸切除，設置完全貫穿。效果如下：

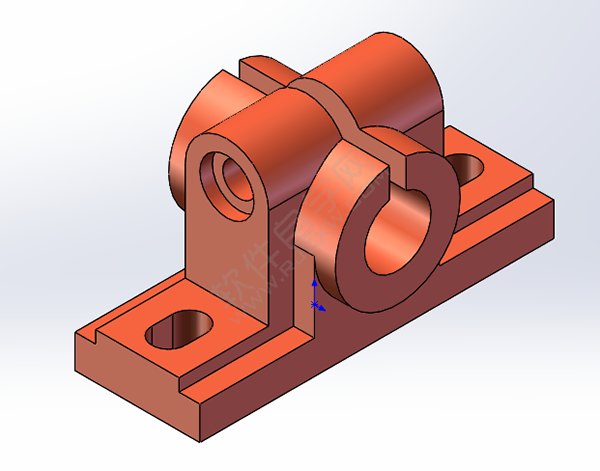

24、就這樣完成了零件的繪制。
