solidworks拉伸凸臺是什么，怎么使用solidworks拉伸凸臺呢，下面給大家介紹一下，步驟如下：

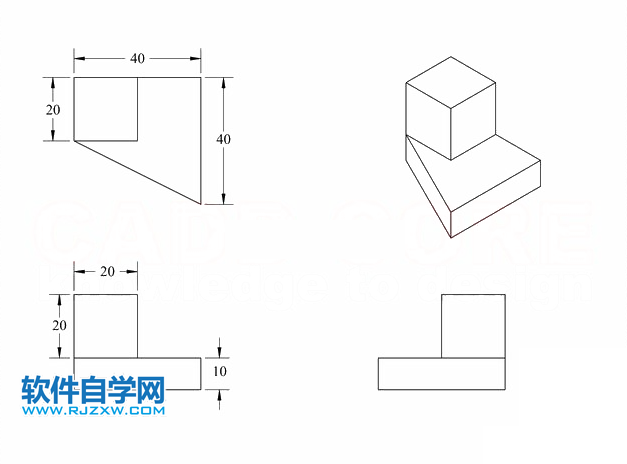

尺寸效果圖：

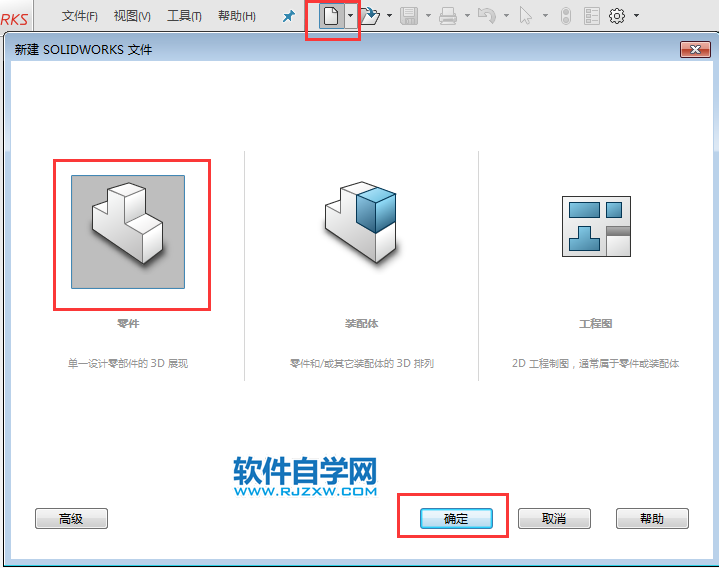

1、打開solidworks2016軟件，點擊新建圖標，點擊零件，點擊確定。

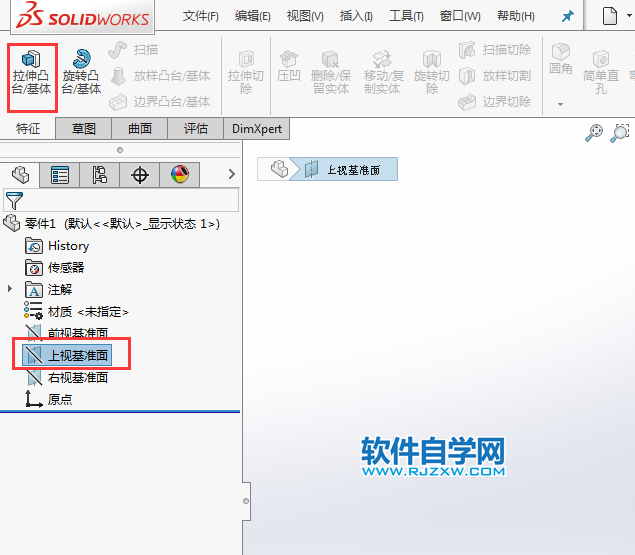

2、然后點擊上視基準面，點擊特征--拉伸凸臺/基體，效果如下：

3、繪制一個矩形出來，20x20，點擊退出草圖。效果如下：

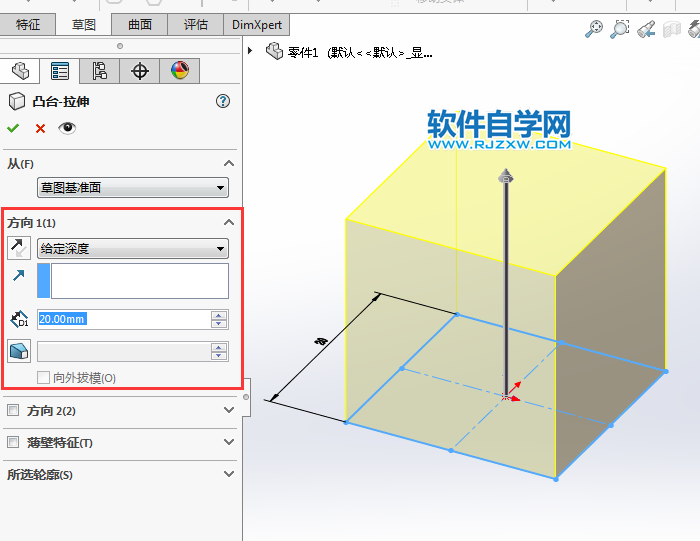

4、轉入特征的凸臺--拉伸設置。給定深度為20mm。

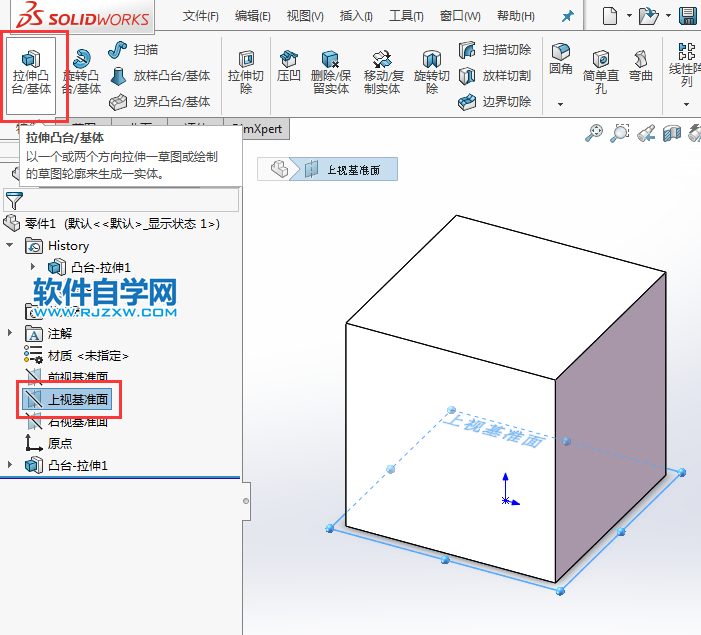

5、然后再點擊上視基準面，點擊特征--拉伸凸臺/基體，效果如下：

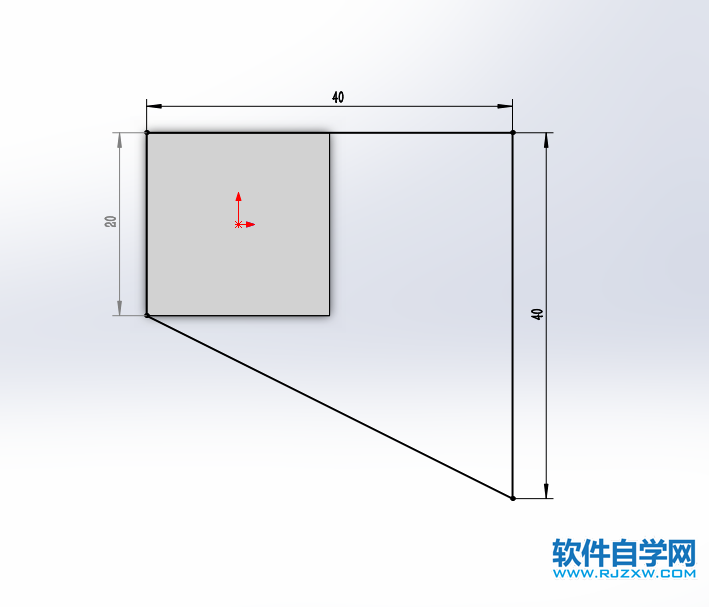

6、同樣的繪制下面的草圖出來，效果如下：

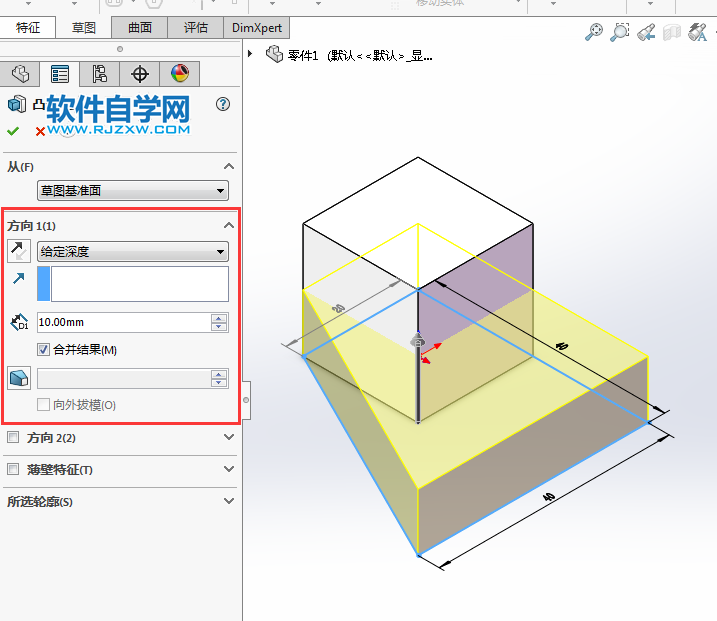

7、退出草圖，設置凸臺--拉伸設置，給定深度為10mm，效果如下：

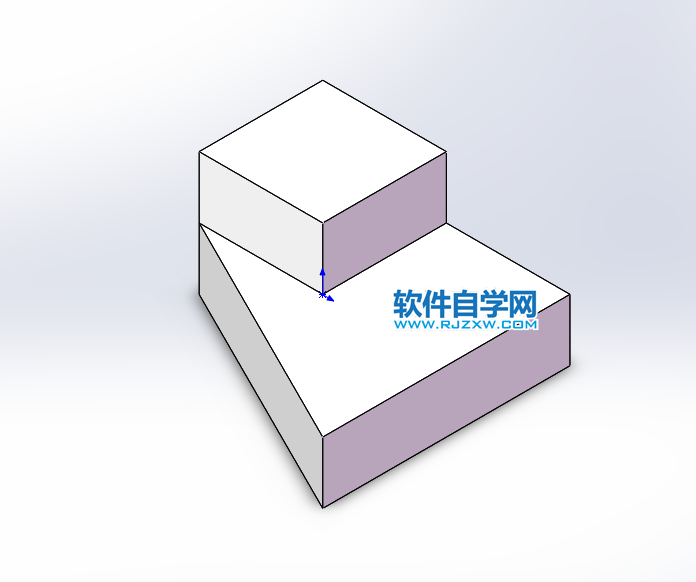

8、這樣一個簡單的零件繪制好了，效果如下：
