下面給大家介紹的用SolidWorks進行實體建模三個特征完成，喜歡的朋友可以一起來關注好吧啦網學習更多的SolidWorks教程。

效果圖尺寸如下：

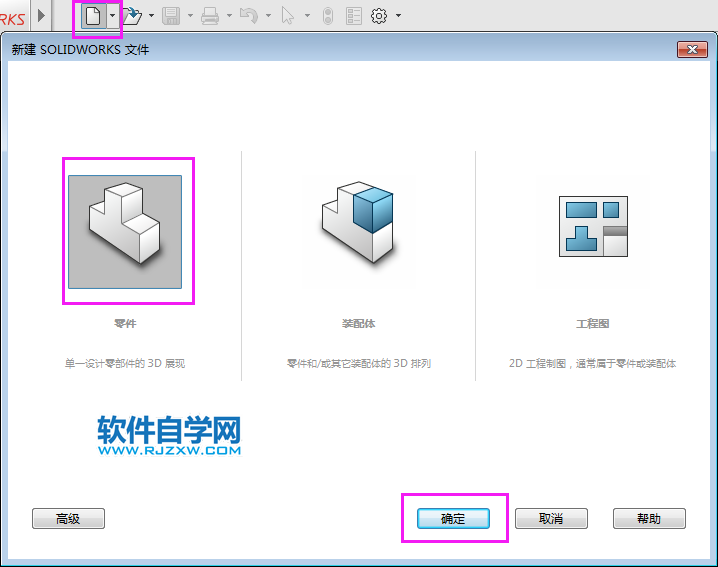

1、打開solidworks軟件，點擊建新--零件--確定。

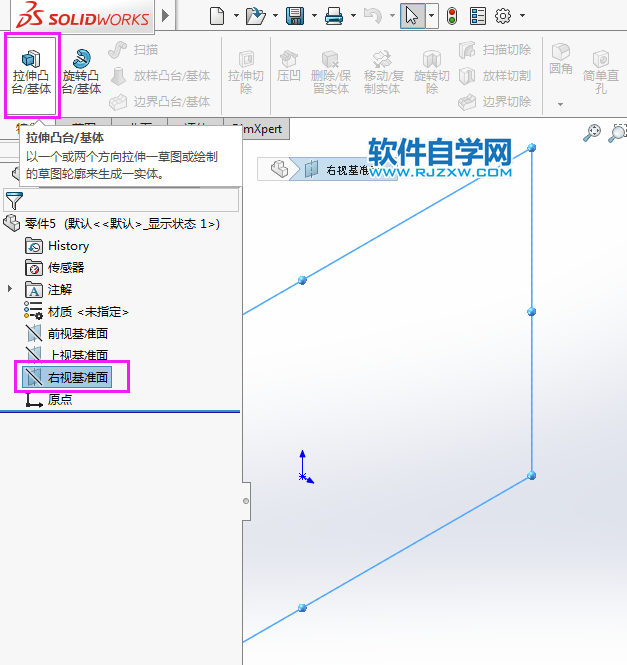

2、點擊右視基準面，點擊特征--拉伸凸臺/基體。

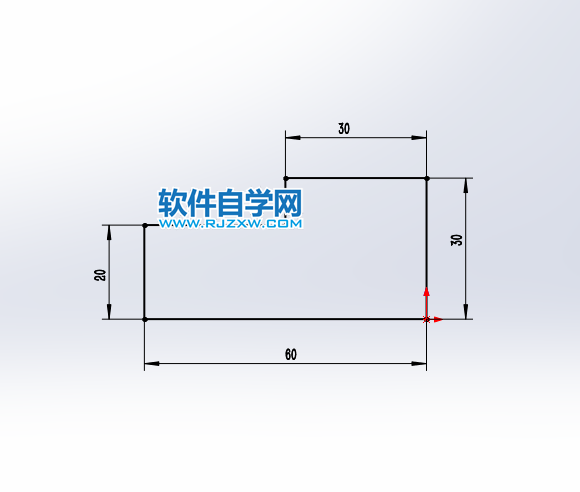

3、按住ctrl+5，進入右視基準面平面。繪制下面的草圖出來，效果如下：

4、然后退出草圖，設置方向：兩側對稱，參數為40mm。

5、然后再點擊前視基準面，點擊特征--拉伸切除。

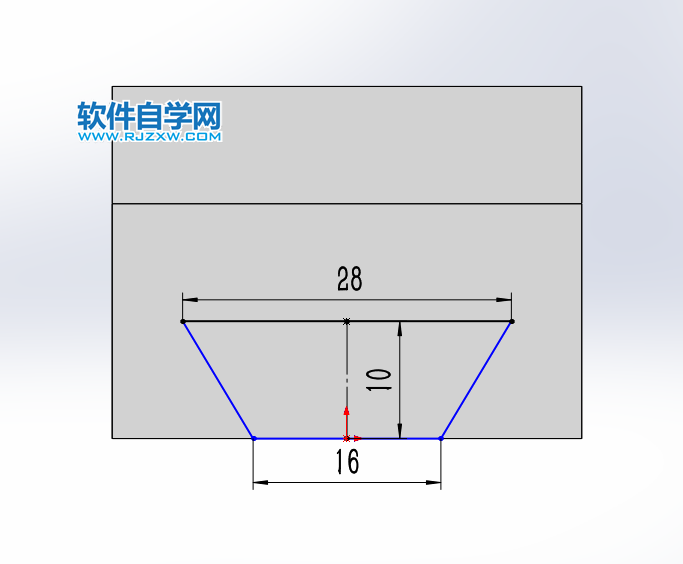

6、按ctrl+1,進入前視基準面。然后繪制下面的草圖出來，效果如下：

7、然后退出草圖，方向設置：完全貫穿。效果如下：

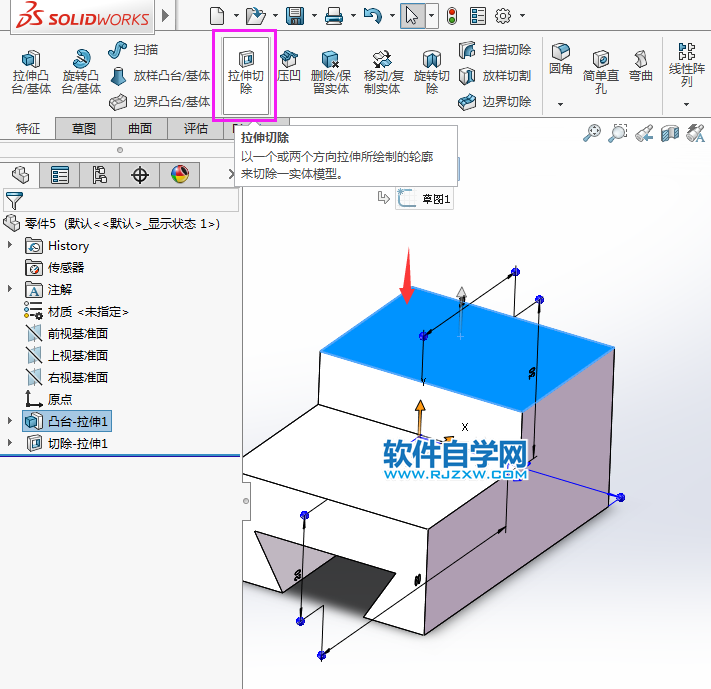

8、然后選擇實體的面，點擊拉伸切除。效果如下：

9、然后繪制一個直徑為20mm的圓出來，并標好尺寸。

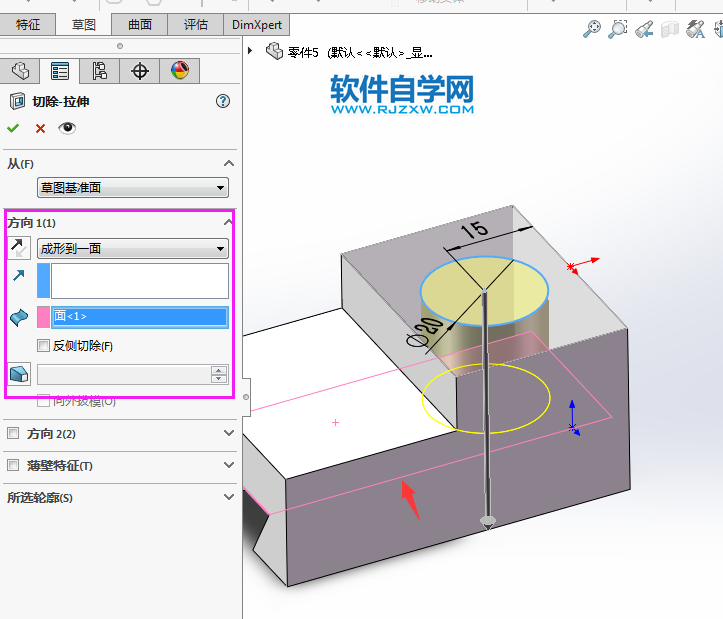

10、然后退出草圖，輸入切除-拉伸設置，方向：成為到一面，選實體下面的面。效果如下：

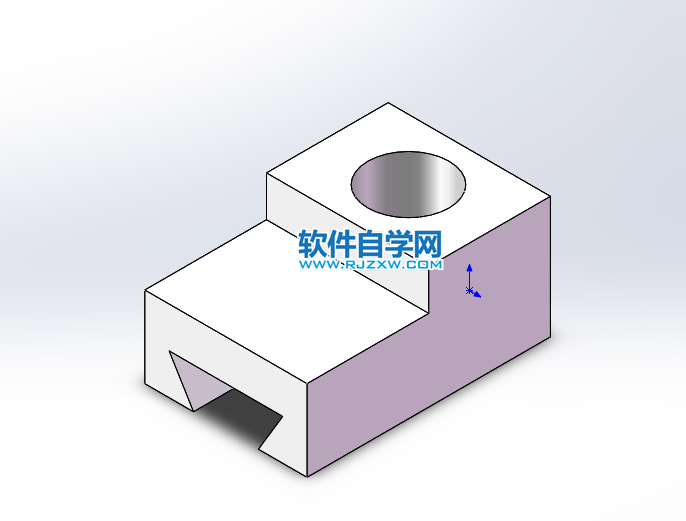

11、最后實體效果如下：

以上就是用SolidWorks進行實體建模三個特征完成，希望大家喜歡，請繼續關注好吧啦網。
