下面給大家介紹的是solidworks周邊圓相切草圖練習的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

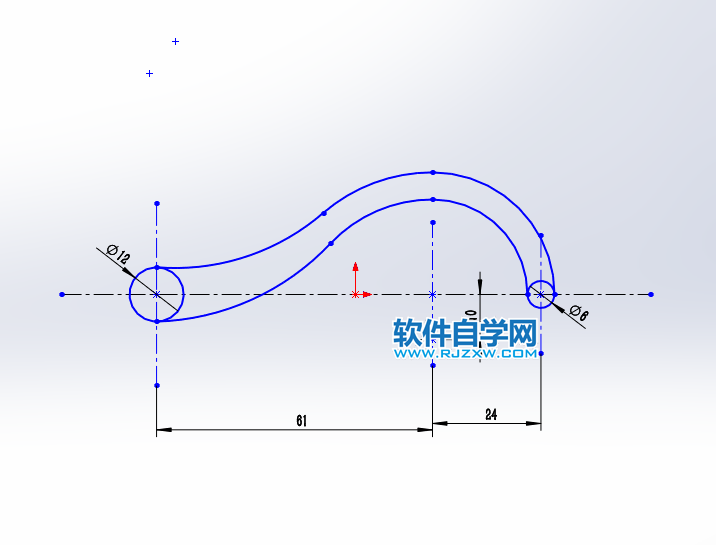

草圖效果圖：

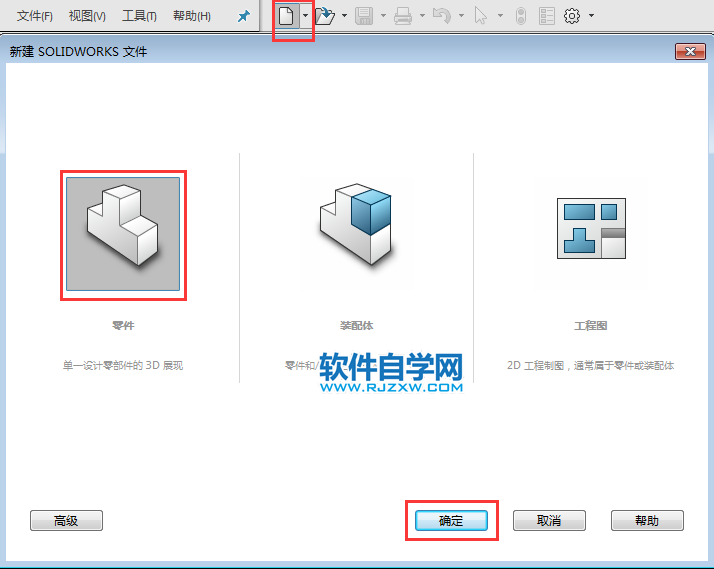

1、打開solidworks軟件，點擊新建，點擊零件點擊確定。

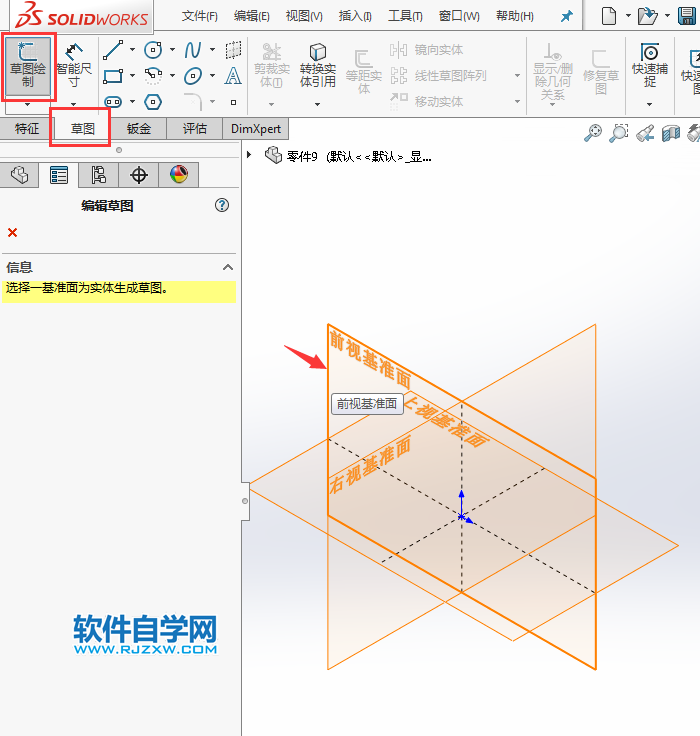

2、點擊草圖選項里面的繪制草圖。選中要繪制草圖的前視基準面。

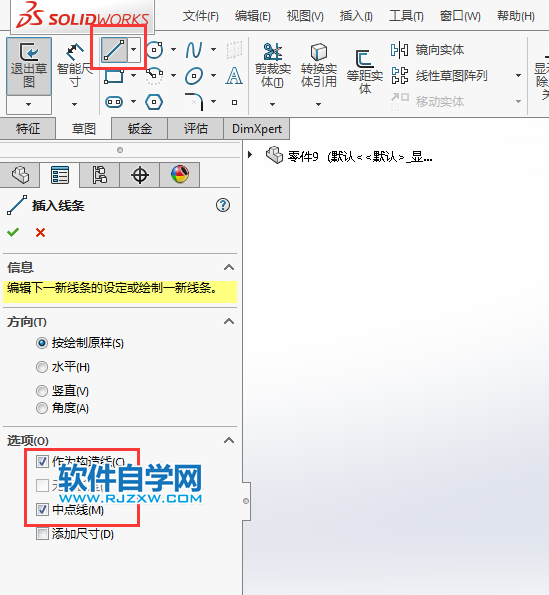

3、點擊直線工具，設置作為構造線，從中心繪制。

4、繪制下面的中心線出來，并進行尺寸標注。

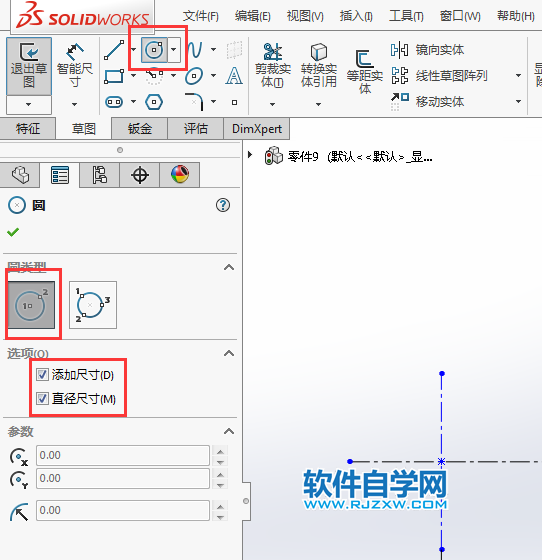

5、然后點擊圓形工具，選添加尺寸加能自定義。

6、繪制下面的，直徑6、12、62、74、42、54的圓出來，效果如下：

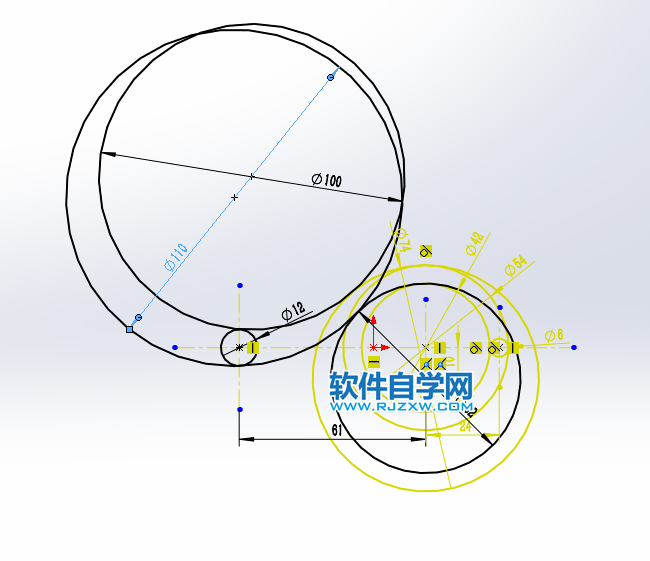

7、然后使用周邊圓畫相切圓出來，分別直線為100，110的圓。

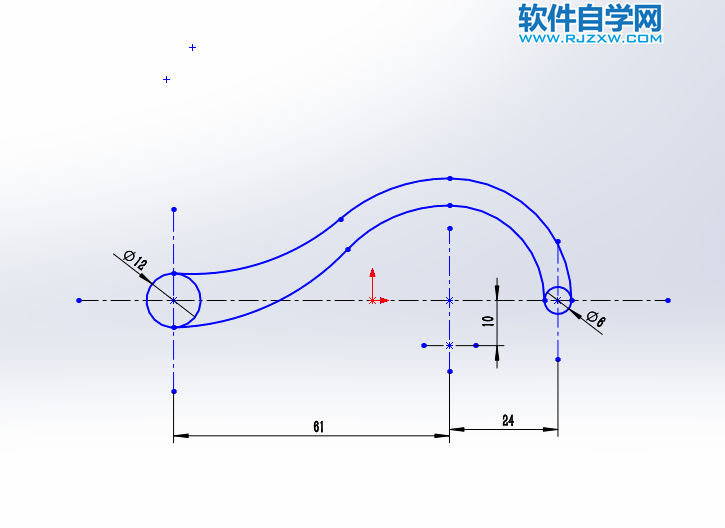

8、然后使用剪裁實體工具修改不要的。

以上就是solidworks周邊圓相切草圖練習，希望大家喜歡，請繼續關注好吧啦網。
