下面給大家介紹的是UG10.0怎么給實體陣列呢？喜歡的朋友可以一起來關注好吧啦網學習UG教程哦！

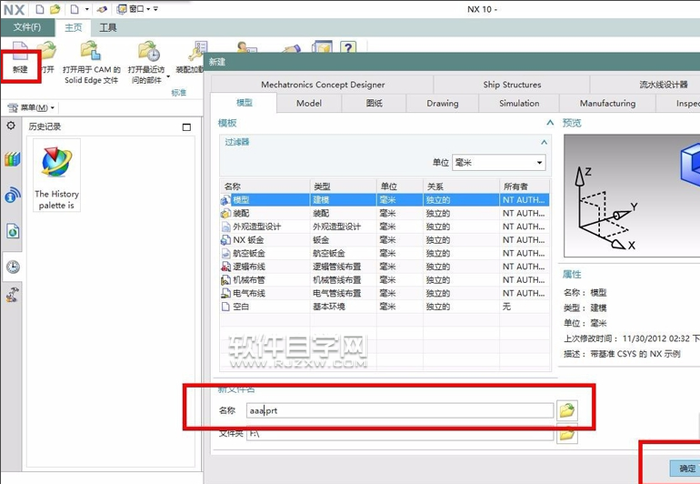

第1步、打開UG10.0軟件，點擊主頁的新建，點擊模型，設置名稱，點擊確定。

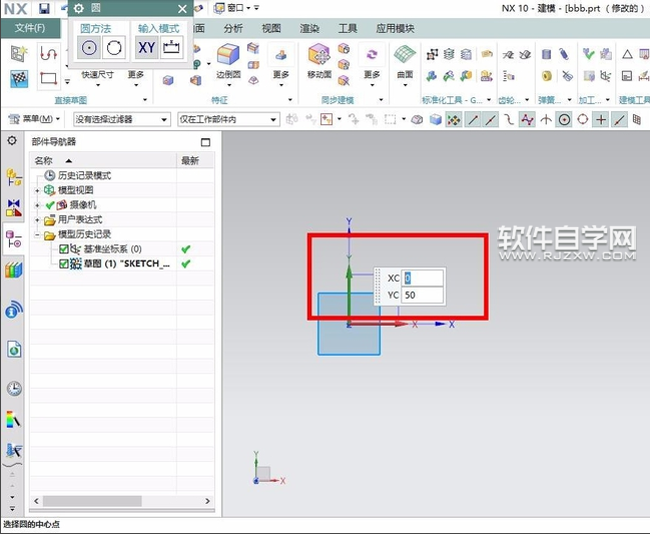

第2步、進入草圖，使用圓形和輸入模式。

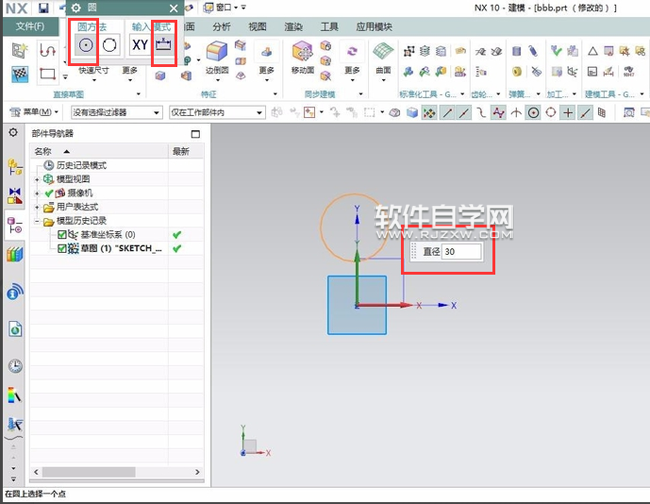

第3步、然后繪制一個圓形出來。直徑設置30mm,效果如下：

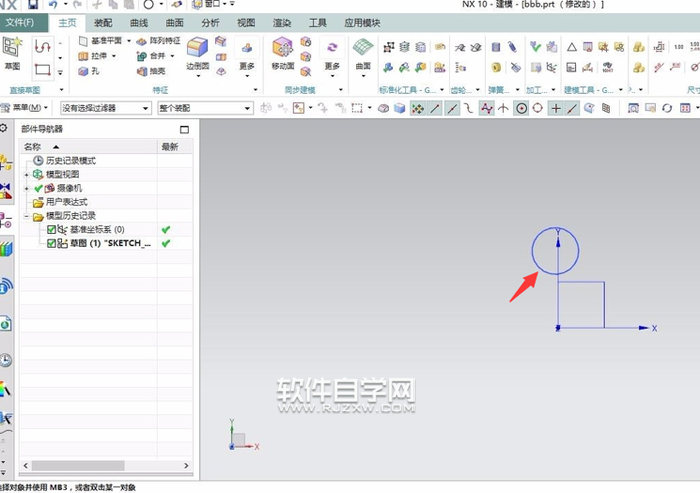

第4步、效果如下：

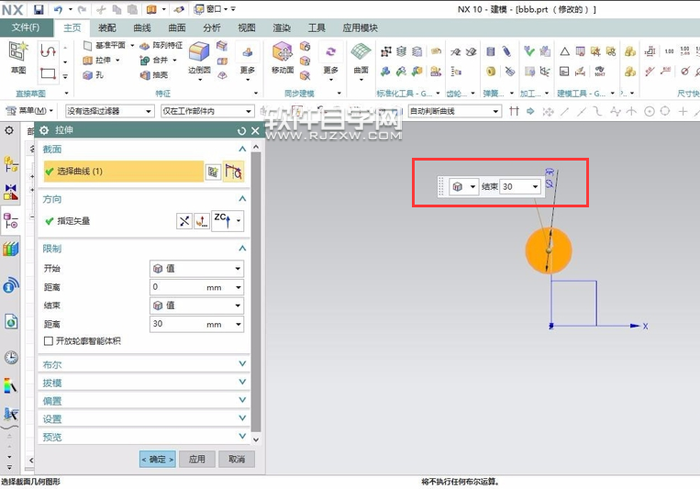

第5步、然后使用拉伸，選擇圓形曲線。設置距離30mm。

第6步、也可以在這里設置哦。

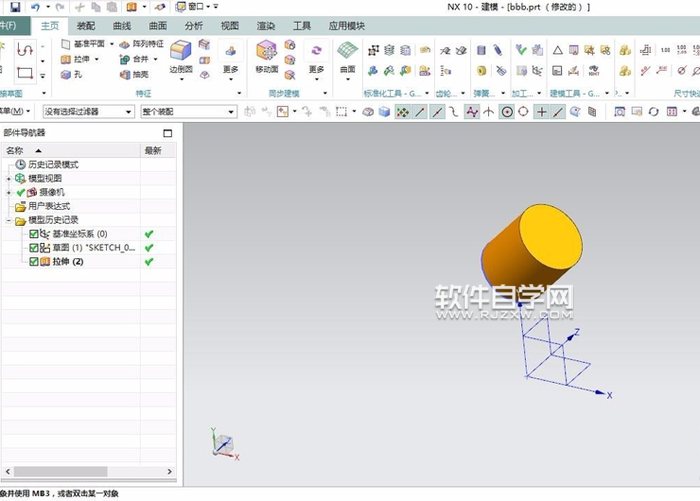

第7步、效果就出來了。

第8步、然后選擇實體，點擊菜單-插入菜單-點擊關聯復制，點擊陣列幾何特征。

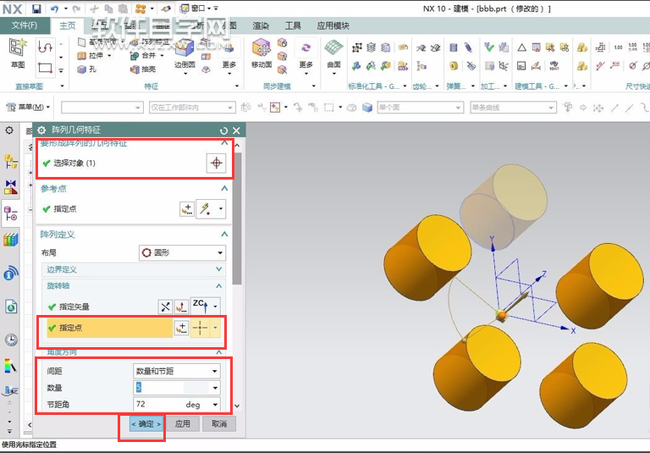

第9步、然后設置下面的參數就出來了。

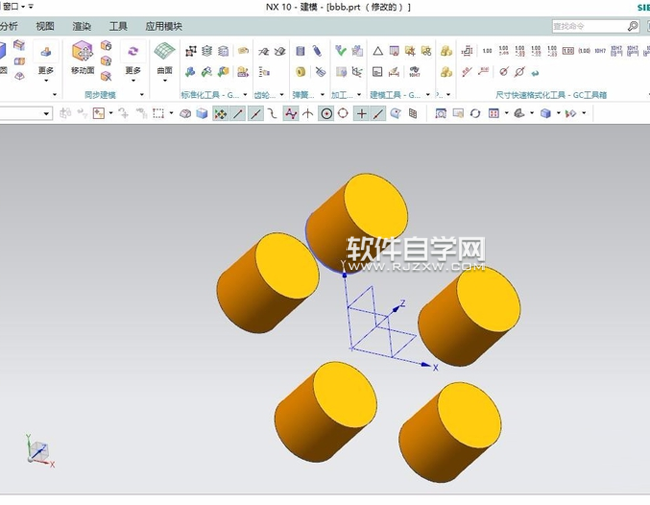

第10步、效果如下：

以上就是UG10.0怎么給實體陣列呢？，希望大家喜歡，請繼續關注好吧啦網。
