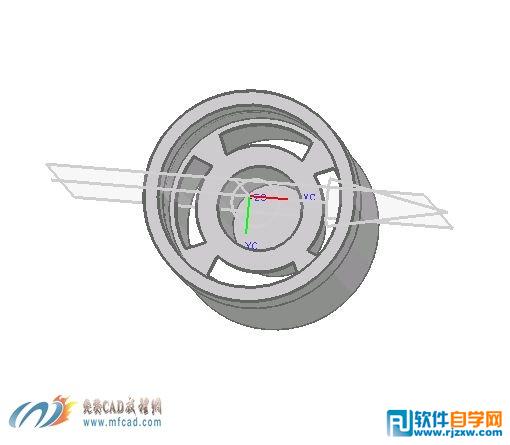

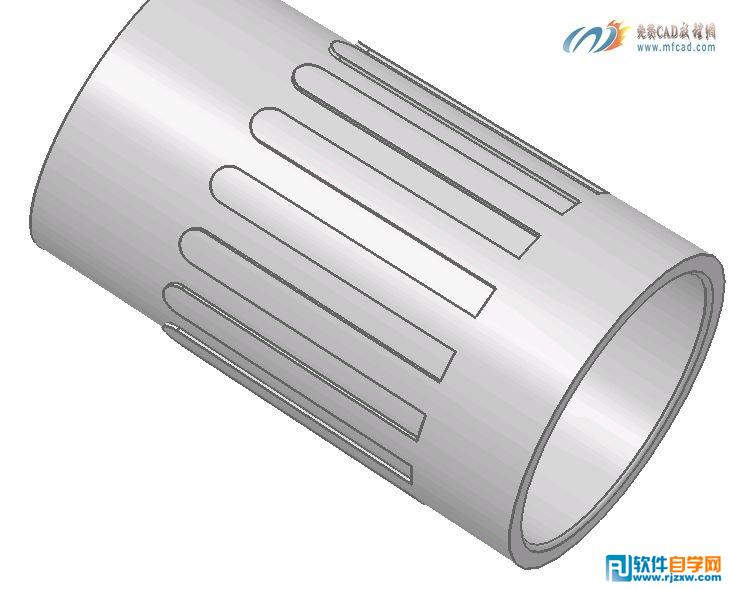

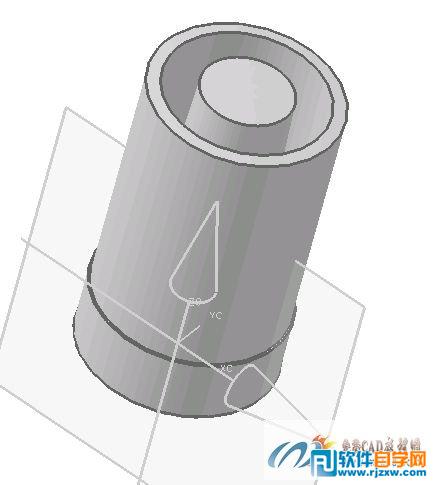

內容簡介：本節教程主要學習的是UGNX4.0瓶蓋的構建過程，本節主要用到的命令有：回轉命令,拔模命令,拉伸命令,圓命令,圓弧命令邊倒圓命令,直線命令,投影曲線命令,抽取命令,修剪的片體命令,片體加厚命令等等 第二步 選擇UGNX4.0菜單欄下插入----設計特征-----拉伸命令，選擇草繪拉伸截面，選擇圓命令繪制截面，輸入拉伸深度點擊確定，選擇插入----設計特征-----回轉命令，選擇圓弧命令創建圓弧點擊確定并對零件進行求和處理，繼續選擇拉伸命令，選擇草繪拉伸截面，選擇圓命令創建圓，輸入拉伸深度點擊確定，并對零件進行求和處理，創建的瓶蓋內部結構如圖所示： 第三步 選擇UGNX4.0菜單欄下細節特征----邊倒圓命令，對瓶蓋進行倒圓角處理，選擇插入---草圖命令，選擇直線命令繪制直線，選擇圓弧命令創建圓弧點擊確定，選擇投影曲線命令對繪制的草圖進行投影，選擇實例下抽取命令，出現抽取對話框，選擇插入---修剪-----修剪的片體命令，對零件進行修剪，選擇片體加厚命令對片體進行加厚，選擇邊倒圓命令對零件進行倒圓角處理，零件如圖所示： 保存文件以上就是UGNX4.0瓶蓋的構建，希望大家喜歡，請繼續關注好吧啦網。
