利用Proe管道模型設計的管道實體繪制Proe工程圖時需要控制，管道實體中心的顯示與否，這里介紹兩個配置選項一個是在config.pro文件里，一個是在繪圖配置文件*.dtl里面的。

pipe_solid_centerline 控制管道中心線顯示與否，在config.pro文件里配置。

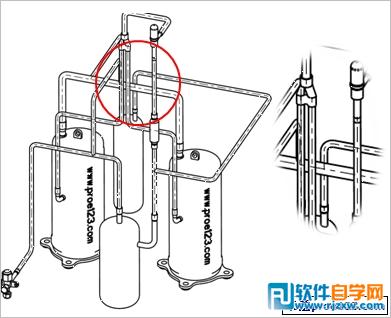

Yes顯示管道中心線，如圖1.

圖1

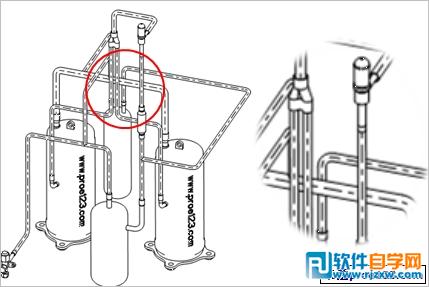

No 不顯示管道中心線，如圖2.

圖2

hlr_for_pipe_solid_cl 控制工程圖中隱藏管道中心線是否顯示，在繪圖選項（*.dtl文件）里面配置。

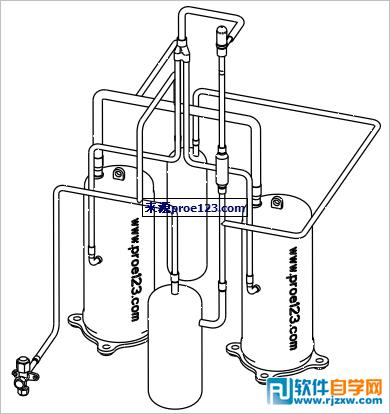

Yes 刪除隱藏管道中心線，如圖3.

圖3

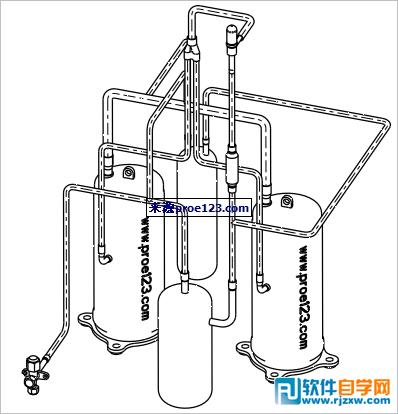

No 不刪除隱藏中心線，如圖4

圖4
