下面給大家介紹的是UG草圖圓畫五等分的方法，喜歡的朋友可以一起來關注好吧啦網學習更多的UG教程。

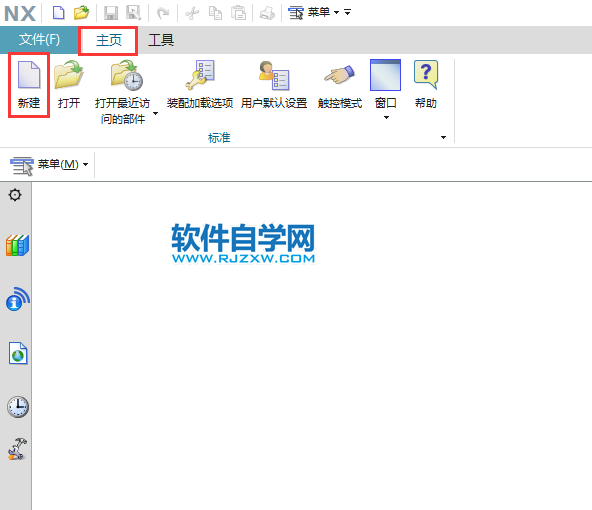

第1步、打開UG12軟件，點擊主頁里面的新建功能。

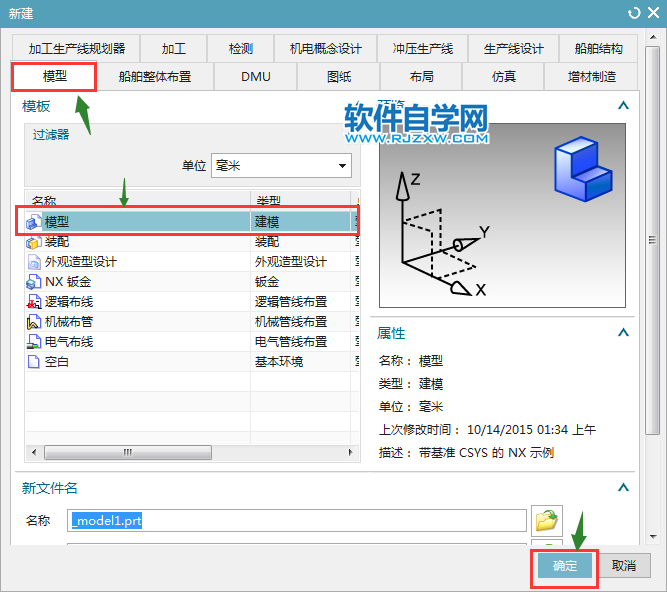

第2步、彈出新建對話框，點擊模型，點擊確定。

第3步、點擊曲線的在任務環境中繪制草圖，

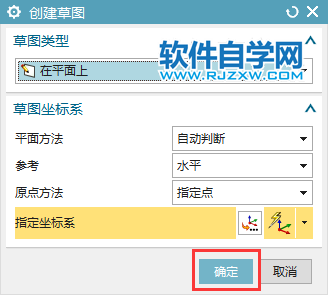

第4步、在創建草圖對話框中，點擊確定。

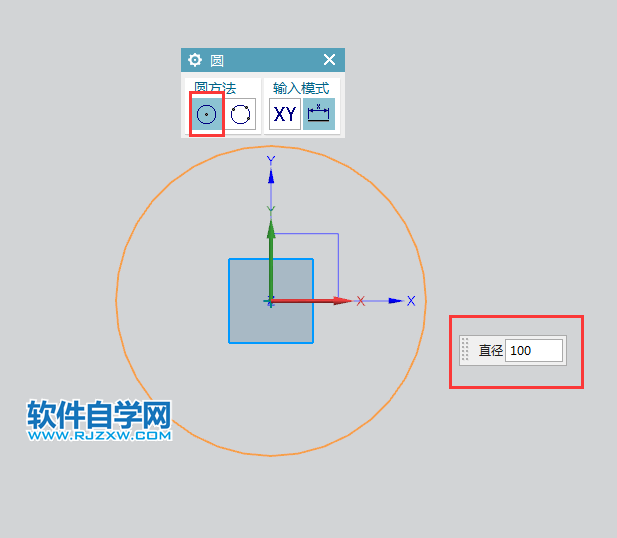

第5步、點擊圓工具，繪制一個直徑為100的圓。

第6步、圓繪制出來后，點擊菜單里面的編輯，曲線里面的分割。

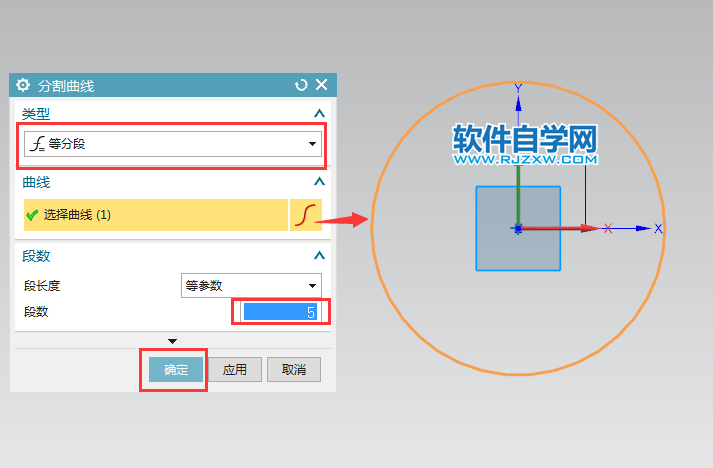

第7步、在分割曲線對話框設置等分段，選擇曲線選圓形，段數為5。點擊確定。

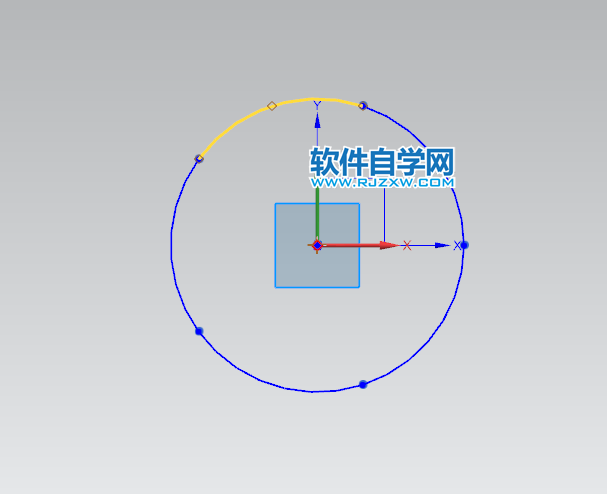

第8步、這樣UG草圖圓畫五等分出來了。

以上就是UG草圖圓畫五等分的方法，希望大家喜歡，請繼續關注好吧啦網。
