下面給大家介紹的是solidworks多半徑圓角的使用方法，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

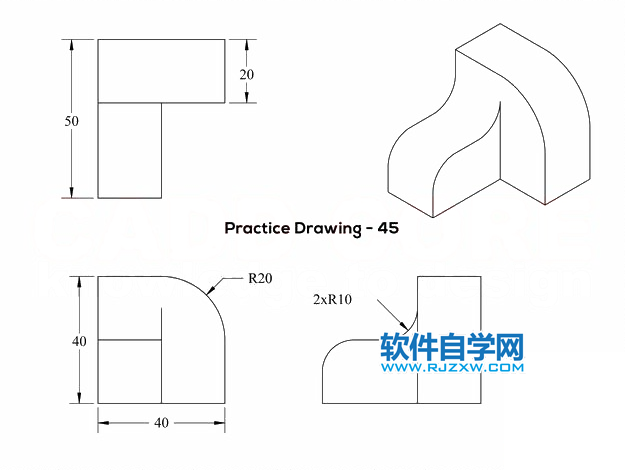

平面效果圖如下：

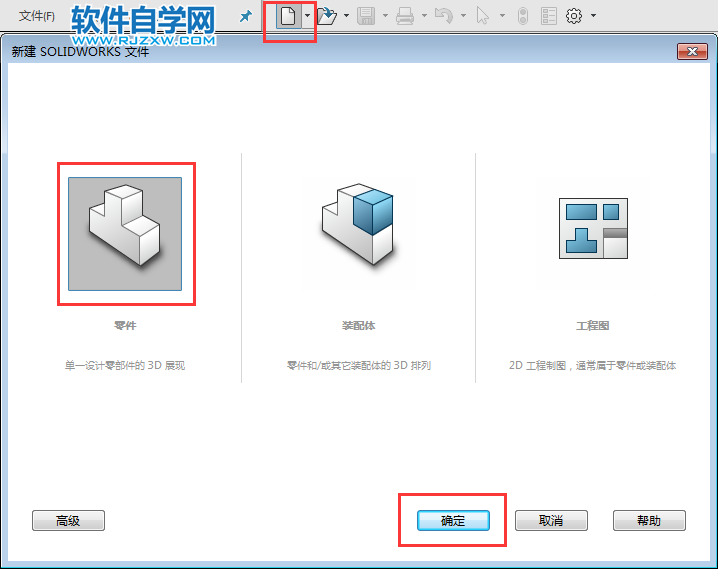

1、打開solidworks2016軟件，點擊新建--零件--確定。

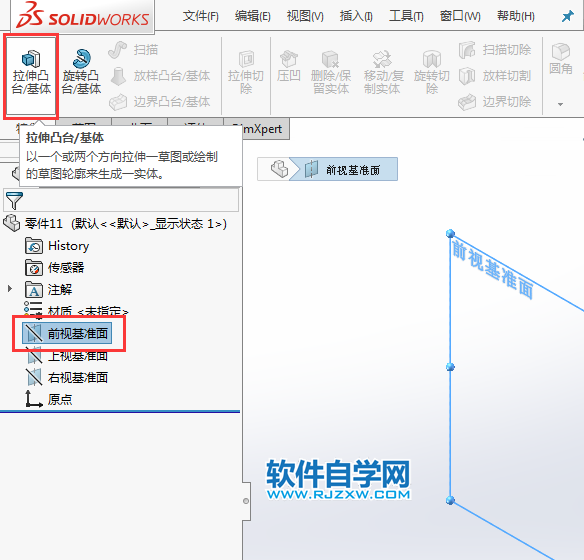

2、點擊前視基準面--拉伸凸臺/基體，效果如下：

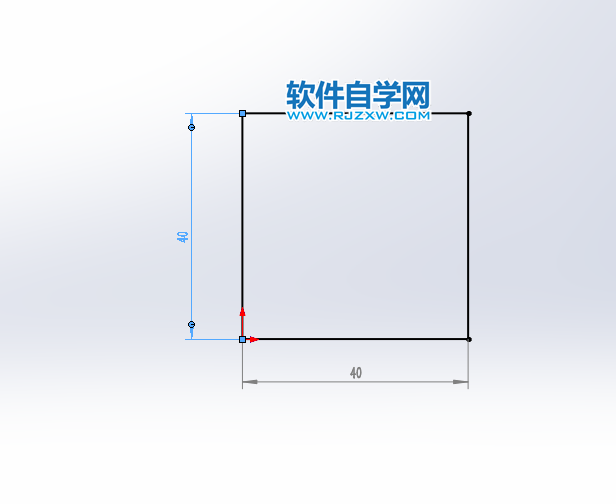

3、在前視基準面，繪制一個40x40的矩形出來，效果如下：

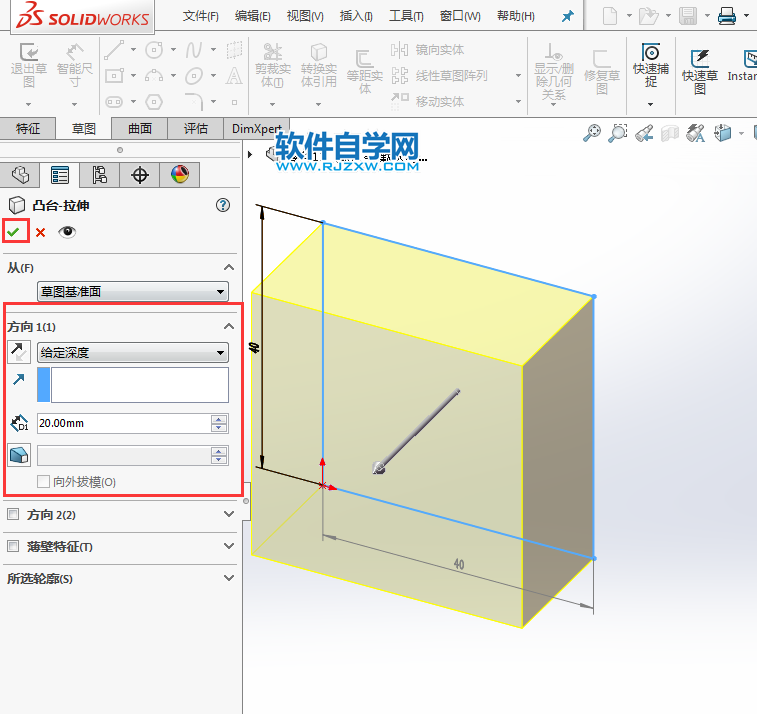

4、輸入凸臺--拉伸設置，給定深度為20。

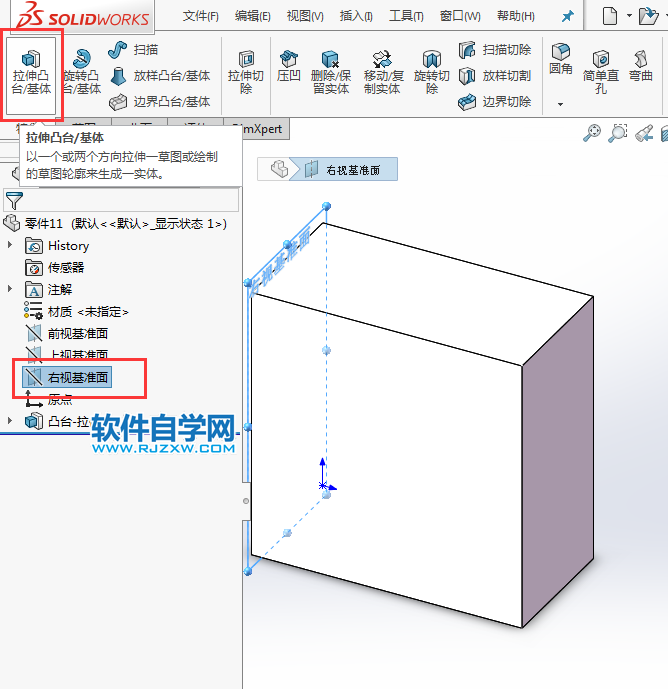

5、然后選中右視基準面/基體，效果如下：

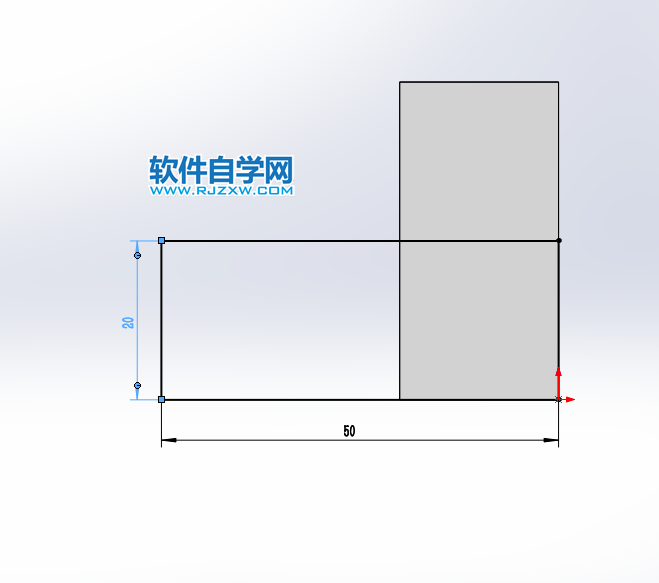

6、然后繪制一個50x20的矩形出來，效果如下：

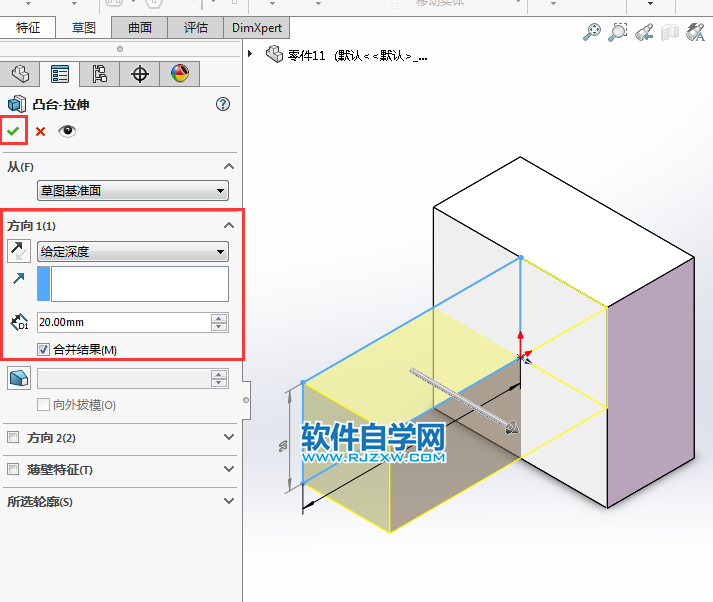

7、然后退出草圖，轉入凸臺--拉伸設置，給定深度為20.

8、然后按住ctrl不住，選擇要倒圓角的實體邊線。點擊特征圓角設置。

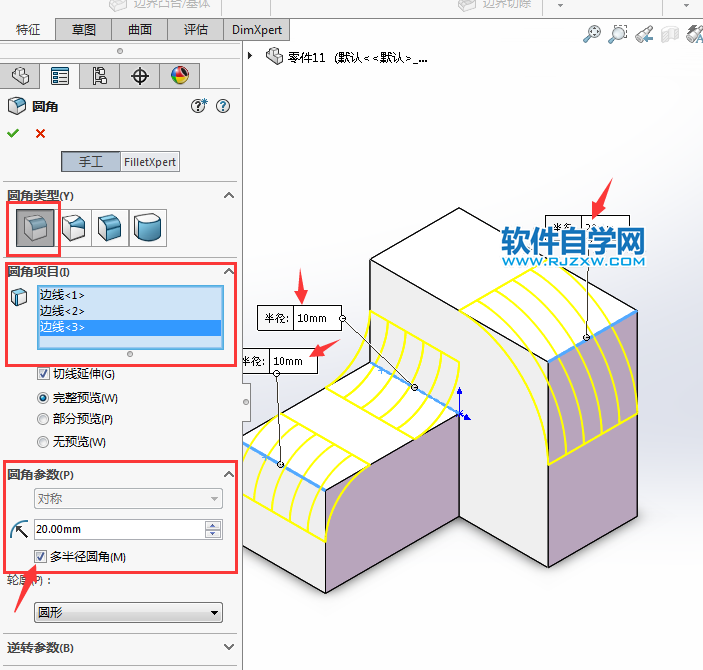

9、然后就可以點擊圓角里面的多半徑圓角，雙擊實體上面的半徑參數，就可以修改要的半徑哦。

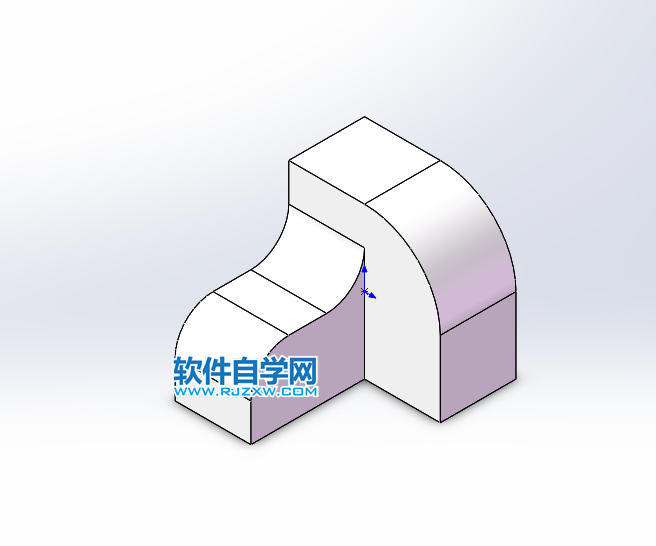

10、完成后的效果如下：

以上就是solidworks多半徑圓角的使用方法，希望大家喜歡，請繼續關注好吧啦網。
