CAD2020關于修剪和延伸對象,可以通過縮短或拉長，使對象與其他對象的邊相接。

這意味著可以先創建對象（例如直線），然后調整該對象，使其恰好位于其他對象之間。

選擇的剪切邊或邊界邊無需與修剪對象相交?？梢詫ο笮藜艋蜓由熘镣队斑吇蜓娱L線交點，即對象延長后相交的地方。

如果未指定邊界并在“選擇對象”提示下按 Enter 鍵，顯示的所有對象都將成為可能邊界。

注： 要選擇包含塊的剪切邊或邊界邊，只能選擇“窗交”、“欄選”和“全部選擇”選項中的一個。修剪對象

可以修剪對象，使它們精確地終止于由其他對象定義的邊界。

例如，通過修剪可以平滑地清除兩墻壁相交處。

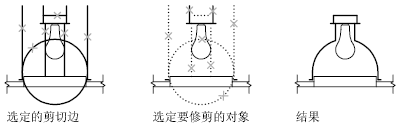

對象既可以作為剪切邊，也可以是被修剪的對象。例如，在燈具圖中，圓是構造線的一條剪切邊，同時它也正在被修剪。

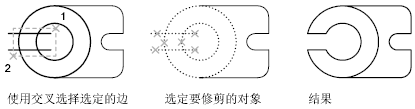

修剪若干個對象時，使用不同的選擇方法有助于選擇當前的剪切邊和修剪對象。在下例中，剪切邊是利用窗交選擇選定的。

下例使用選擇欄選擇方法選擇一系列修剪對象。

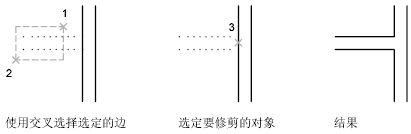

可以將對象修剪到與其他對象最近的交點處。不是選擇剪切邊，而是按 Enter 鍵。然后，選擇要修剪的對象時，最新顯示的對象將作為剪切邊。在本例中，墻壁的相交部分修剪后十分平滑。

注： 延伸對象時可以不退出 TRIM 命令。按住 Shift 鍵，同時選擇要延伸的對象。當 COMMANDPREVIEW 系統變量處于打開狀態時，將顯示命令結果的交互式預覽。

延伸對象

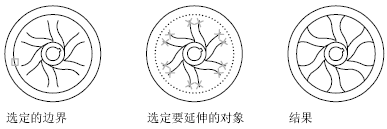

延伸與修剪的操作方法相同。可以延伸對象，使它們精確地延伸至由其他對象定義的邊界邊。在此例中，將直線精確地延伸到由一個圓定義的邊界邊。

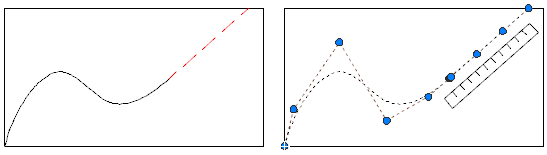

延伸樣條曲線會保留原始部分的形狀，但延伸部分是線性的并相切于原始樣條曲線的結束位置。

注： 無需退出 EXTEND 命令就可以修剪對象。按住 Shift 鍵，同時選擇要修剪的對象。當 COMMANDPREVIEW 系統變量處于打開狀態時，將顯示命令結果的交互式預覽。

修剪和延伸寬多段線

在二維寬多段線的中心線上進行修剪和延伸。寬多段線的端點始終是正方形的。以某一角度修剪寬多段線會導致端點部分延伸出剪切邊。

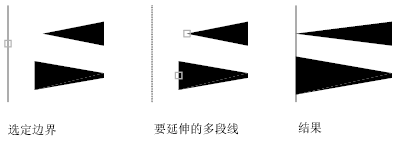

如果修剪或延伸錐形的二維多段線線段，請更改延伸末端的寬度以將原錐形延長到新端點。如果此修正給該線段指定一個負的末端寬度，則末端寬度被強制為 0。

修剪和延伸樣條曲線擬合多段線

修剪樣條擬合多段線將刪除曲線擬合信息，并將樣條擬合線段改為普通多段線線段。

延伸一個樣條曲線擬合的多段線將為多段線的控制框架添加一個新頂點。

在三維空間中修剪或延伸

在三維空間中，可以修剪對象或將對象延伸到其他對象，而不必考慮對象是否在同一個平面上，或對象是否平行于剪切或邊界的邊。在 TRIM 和 EXTEND 命令中，使用“投影”和“邊”選項來選擇以下三種投影之一，以進行修剪或延伸：

當前 UCS 的 XY 平面當前視圖的平面真三維（不是投影）以上就是CAD2020關于修剪和延伸對象，希望大家喜歡，請繼續關注好吧啦網。
