【三維練習題03】

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

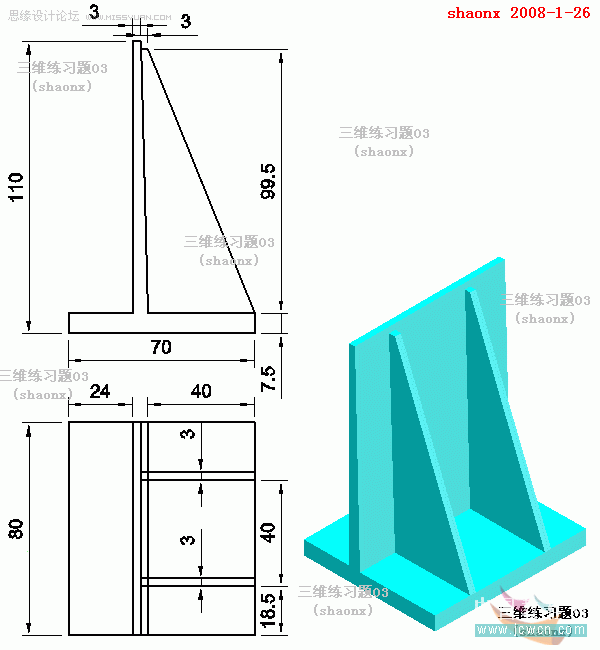

1、打開CAD，點擊“正視圖”按鈕，進入到“正視圖”的界面，參照題目中“正視圖”和“俯視圖”的尺寸，畫好以下的圖形，并做成兩個面域。

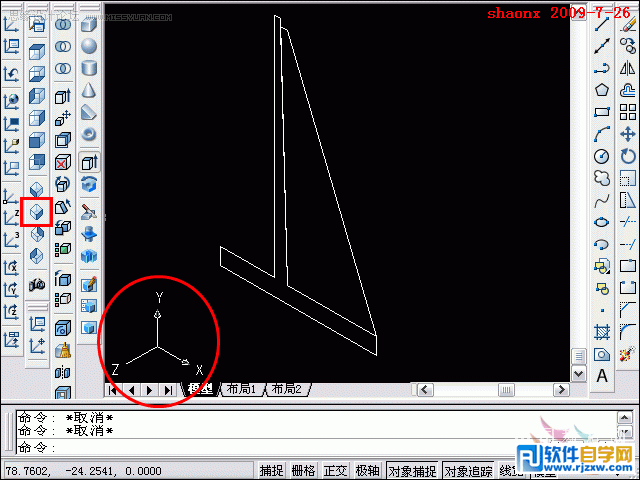

2、點擊“東南等軸側”按鈕，圖形界面進入“東南視圖”。注意看一下UCS坐標的方向，接下來要進行的從二維到三維的“拉伸”，是沿著Z方向伸展的。

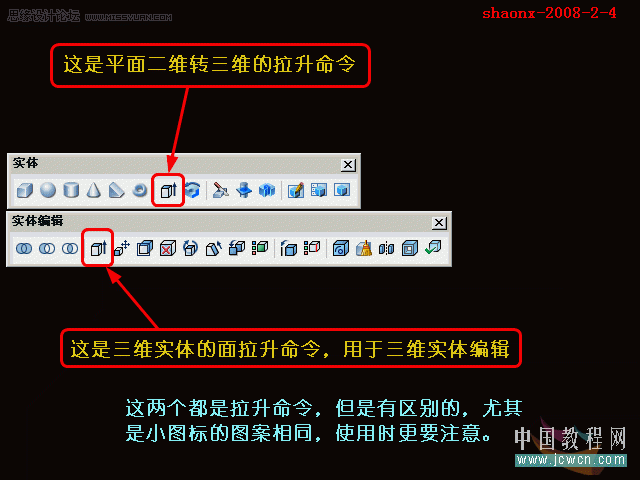

3、點擊“拉伸”命令，注意，是建模工具條的“拉伸”，而不是實體編輯中“面拉伸”命令。

這兩個命令是有區別的：“拉伸”是將二維(平面的面域或封閉的多段線)拉伸成三維實體，而“面拉伸”則是對三維實體的某一個面進行拉伸，這兩個命令在工具條中的小圖標是一樣的，只是位置不同，千萬不要搞錯。

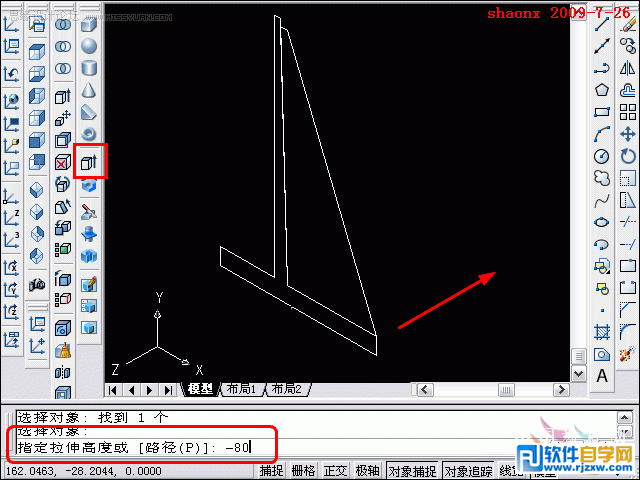

拉伸倒T型的面域，拉伸高度為-80，是逆Z軸方向，傾斜度為0，見下圖：
