Proe工程圖中創建破斷視圖
瀏覽：85日期：2024-06-12 08:23:50
在工程圖中，細長的桿件需要采用破斷視圖的表達方式。本節將教會您如何創建proe破斷視圖。

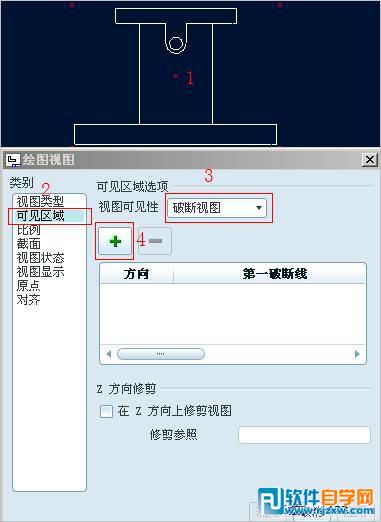

1.雙擊視圖，打開“繪圖視圖”對話框，如圖1操作。
圖1

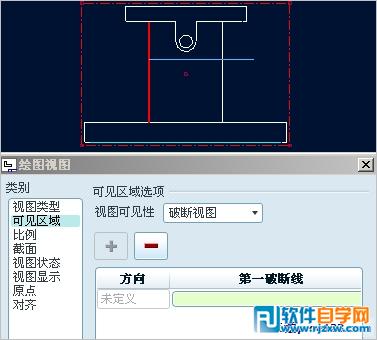

2.如圖2，添加一個斷點，如圖3添加第二個斷點，完成后效果如圖4。
圖2
圖3
圖4

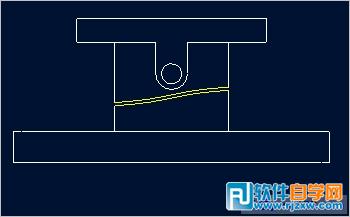

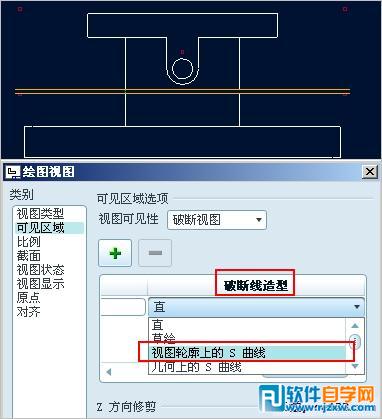

3.添加S形斷面線，如圖5，確定后效果如圖6。
圖5
圖6
以上就是Proe工程圖中創建破斷視圖，希望大家喜歡，請繼續關注好吧啦網。相關文章：
