工程圖慣用的投影方法有兩種，是第一角投影和第三角投影。國際ISO標準采用第三角投影畫法，中國大陸國標規定采用第一角投影畫法。

1.第一角投影和第三角投影的區別

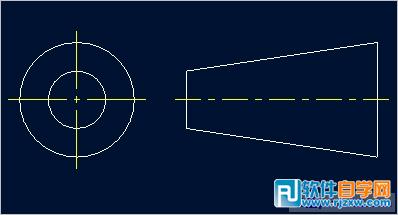

在第一角投影中，觀測者、物體與投影面的關系是：人——物——面，如圖1

圖1

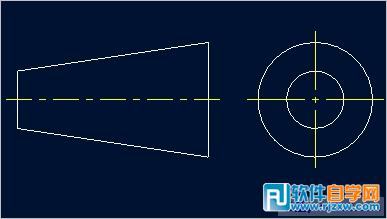

在第三角投影中，觀測者、物體與投影面的關系是：人——面——物，如圖2

圖2

按照我們中國人的畫圖習慣，把第三角的投影理解為向視圖，就順多了。

2.配置Proe工程圖為第一角投影

在繪圖選項文件“*.dtl”中設置“projection_type”值為”first_angle”。設置參考:兩步輕松完成Proe工程圖選項設置

projection_type有兩個值：first_angle表示第一角投影；third_angle表示第三角投影（默認設置）。

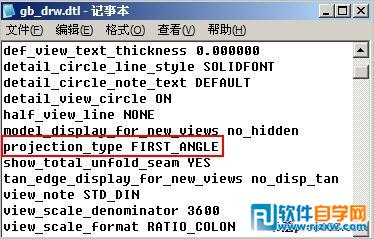

例如在本站下載的dtl文件，已經設置成第一角投影，如圖3。
